日本三菱MITSUBISHI减速机GM-SHYF-RH 0.2 KW 200V 50HZ 1:20/1:10
发布时间：2024-11-08
日本三菱MITSUBISHI减速机GM-SHYF-RH 0.2 KW 200V 50HZ 1:20/1:10
日本三菱MITSUBISHI减速机GM-SHYF-RH 0.2 KW 200V 50HZ 1:20/1:10
標準仕様
| シリーズ名 | GM-SHYシリーズ | GM-SHYPシリーズ | |
|---|---|---|---|
| 出力 | 0.1～0.4kW | 0.75～2.2kW | |
| 極数 | 4P | ||
| 相数 | 三相 | ||
| 電圧 | 200／200／220V | ||
| 周波数 | 50／60／60Hz | ||
| 減速比 | 1/5～1/1,440 （機種構成表参照） | 1/5～1/240 （機種構成表参照） | |
| 定格 | 連続 | ||
| 耐熱クラス | 120（E） | 130（B） | |
| 始動方法 | 直入れ | ||
| 外被構造 | 全閉外扇形（0.1kWのみ全閉自冷形） | ||
| 保護構造 | 屋内形（IP44相当） | ||
| 取付方式 | 出力軸：中実軸（軸端タップ付） | 脚取付／フェースマウント／フランジ | |
| 出力軸：中空軸（ホローシャフト） | フェースマウント／フランジ | ||
| 取付方向 | 取付自在 | ||
| 設置場所 | 屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） | ||
| 周囲温度 | -15～+40℃（凍結なきこと） | ||
| 周囲湿度 | 90%RH以下 | ||
| 標高 | 海抜1,000m以下 | ||
| 振動 | 常時4.9m/s2、瞬時9.8m/s2以下 | ||
| ブレーキ形式 | 直流スプリング制動 | ||
| 潤滑方式 | グリース潤滑（タフリックスグリースGM充填） | グリース潤滑（パイロノックユニバーサル（SH）充填） | |
| 塗装色 | シルバー（マンセルN6.0相当） | ||
| 付属品 | 中実軸：軸端キー、中空軸：出力保護カバー | ||

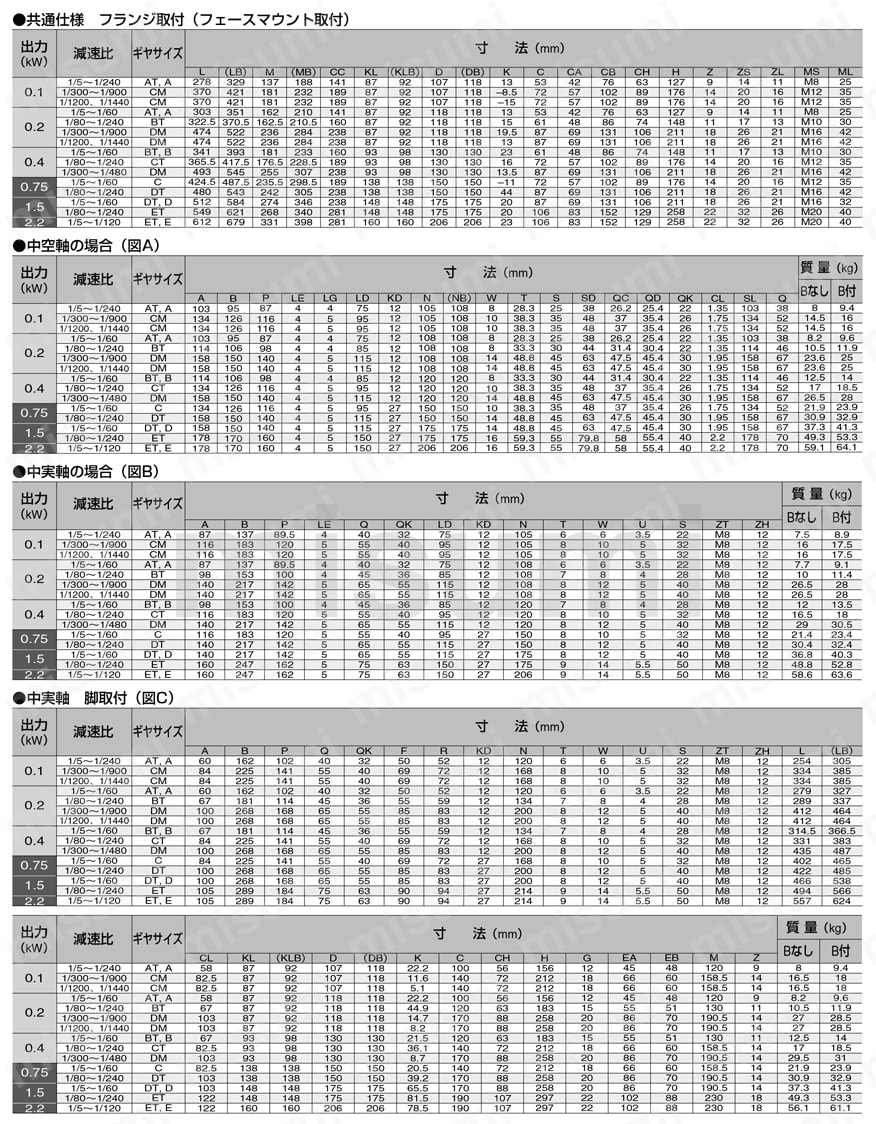

規格表
注）
（ ）内の寸法はブレーキ付を示します。
中実軸の図は全て右軸（R）を示します。左軸（L）の場合は軸が図と勝手違いになります。
MLは左右で値が異なります。
寸法・質量は予告なく変更する場合があります。
0.75kW以上の端子箱は鋼板製となりますので、形状が異なります。
Kのマイナス寸法はモータ中心と出力軸中心が上下反対となります。
