日本七星NANANBOSHI接头连接器NCS-162-ADF(F)-CH
发布时间：2024-11-19
日本七星NANANBOSHI接头连接器NCS-162-ADF(F)-CH

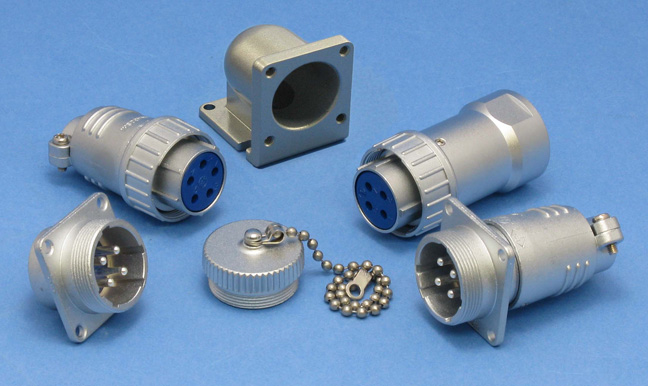

NJC シリーズNJC SERIES
| JIS C 5432に準拠して設計したコネクタ。派生バリエーションを多数加えて豊富なラインナップを誇ります。 海外規格取得品のバリエーションも豊富で、半導体製造装置、各種計測器に多数の実績があります。 |
特徴
| RoHS | RoHS 指令対応品 |
| 防水性 | なし |
| ロック方式 | ねじロック方式 |
| 機構・材質特徴 |
|
| 規格について |
|
| 結線方式 | はんだづけ、圧着タイプあり（双方の互換性あり） |
特性
・絶縁抵抗：*も近接する導体間を指定の電圧で測定した時、1,000 ＭΩ以上である。
・耐電圧：*も近接する導体間に規定の電圧を1 分間印加しても、短絡等の異常がない。
・接触抵抗：一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5 ｍΩ以下である。
・耐振性：振動試験を行った時、機能上支障がなく、接触抵抗は5 ｍΩ以下である。
・衝撃：衝撃試験を行った時、機能上支障がなく、接触抵抗は5 ｍΩ以下である。
・耐湿性：湿度試験を行った後、機能上支障がなく、絶縁抵抗は10 MΩ以上である。
・温度サイクル：温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は1,000 MΩ以上である。
・塩水噴霧：塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は5 ｍΩ以下である。
材質および処理
| 材質 | 処理 | |
| シェル | シェルサイズ16,20,24：亜鉛合金 （一部アルミ合金） シェルサイズ28,32：アルミ合金 | 梨地クロムめっき 特殊処理 |
| 絶縁体 | 合成樹脂 | ― |
| コンタクト | 銅合金 | 銀めっき 金めっき |
※金めっきコンタクトへの変更が可能です。
使用温度範囲
| シェルサイズ | コンタクト数 | 使用温度範囲 |
| 20 | 2,3,4,5 | -40℃～＋ 100℃ |
| 24 | 2,3,4,5 | |
| 32 | 3,4 | |
| 16 | 3,5 | -25℃～＋ 85℃ |
| 20 | 7,10,12 | |
| 24 | 10,14,16,4C | |
| 28 | 16,24 | |
| 32 | 2C,3C,4C | |
| 16 | 8 | -25℃～＋ 60℃ |
| 20 | 14 | |
| 24 | 21,24 | |
| 28 | 31,37 | |
| 32 | 8,10,12 |
※JIS 規格工具使用の圧着タイプは、使用温度範囲がはんだづけタイプと異なります。
