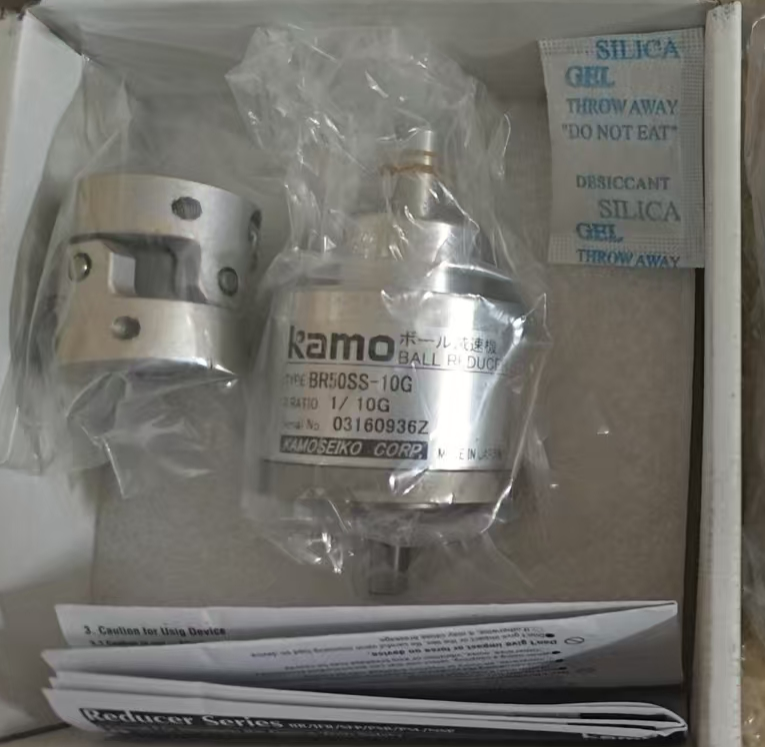

ボール減速機　BRシリーズ

ボール減速機のスタンダードモデル。

噛み合い部にスチールボールを用いた減速機構はノンバックラッシ・高効率・低騒音を実現します。

特長

出力軸形状や入力軸形状は多彩なバリエーションを用意してますので様々な設計に柔軟に対応可能です。

減速機構部に歯車ではなく、スチールボールを採用しています。
予圧による常時転がり接触のため、バックラッシが無く精密送りや高精度位置決めが可能です。

減速機構部と入出力軸受部をハウジングに内蔵しコンパクトにまとめることで簡便な取付を実現しています。

グリース封入式の減速機のため定格寿命まで給油不要にてご使用可能です。
また取付姿勢の制限もありません。

伝達機構部はスチールボールの多数噛合いのため高効率駆動を実現しています。またボールネジ同様のボール転がり接触なので、極めて軽快に動作しあらゆるモータの能力を*大限に活かします。

1.製品名	BRシリーズ
2.枠番	50、65、85、100、125、160
3.出力軸形状	S：軸出力 U：フランジ出力(BR100、125のみKU)
4.減速比	枠番50：10、15、18 枠番65：10、15、20 枠番85：10、15、20、30 枠番100：10、20、30、40 枠番125：10、20、30、50 枠番160：10、20、30、50
5.回転方向	G：逆方向 S：同方向（入力軸回転方向に対する出力軸の回転方向）
6.出力軸オプション	無記号：設定無し軸出力軸(S)：1…キー溝無し、2…キー溝・先端タップ付、3…Dカット、4…Dカット・先端タップ付フランジ出力(U)：5…キー溝付・溝巾公差P9、6…キー溝付・溝巾公差Js9
7.入力軸オプション	無記号：設定無し A：キー溝無し B：キー溝・先端タップ付 C：Dカット D：Dカット・先端タップ付 G：カップリング用ショートタイプ(カップリング別)
8.その他オプション	無記号：設定無し X：ハウジング貫通穴

1.製品名	BRシリーズ
2.枠番	50、65、85、100、125、160
3.出力軸形状	S：軸出力 U：フランジ出力(BR100、125のみKU)
4.減速比	枠番50：10、15、18 枠番65：10、15、20 枠番85：10、15、20、30 枠番100：10、20、30、40 枠番125：10、20、30、50 枠番160：10、20、30、50
5.回転方向	G：逆方向 S：同方向（入力軸回転方向に対する出力軸の回転方向）
6.入力穴径	穴入力型寸法をご参照ください。(カタログ：P33）
7.入力締結方法	K：キー止め T：タップ止め W：キー・タップ止め
8.キー巾寸法	キー溝寸法表をご参照ください。(カタログ：P33）
9.出力軸オプション	無記号：設定無し軸出力軸(S)：1…キー溝無し、2…キー溝・先端タップ付、3…Dカット、4…Dカット・先端タップ付フランジ出力(U)：5…キー溝付・溝巾公差P9、6…キー溝付・溝巾公差Js9
10.入力軸オプション	無記号：設定無し、E：キー溝・溝巾公差Js9
11.その他オプション	無記号：設定無し、X：ハウジング貫通穴

減速比	回転方向	許容定格トルク N・m	加速時ピークトルク N・m	瞬時*大トルク N・m	許容平均入力回転数 rpm	*高入力回転数 rpm	入力軸換算慣性モーメント ×10^-4 kg・m²	出力軸端		入力軸端		質量　kg		外形図		CADデータ	カタログ	取扱説明書
減速比	回転方向	許容定格トルク N・m	加速時ピークトルク N・m	瞬時*大トルク N・m	許容平均入力回転数 rpm	*高入力回転数 rpm	入力軸換算慣性モーメント ×10^-4 kg・m²	許容ラジアル荷重　N	許容スラスト荷重　N	許容ラジアル荷重　N	許容スラスト荷重　N	U型	S型	U型	S型	CADデータ	カタログ	取扱説明書
