日本UNIPULSE尤尼帕斯位移传感器ULE-50/PS-IA/ATW200/PM-E/PS-III
发布时间：2025-05-13
日本UNIPULSE尤尼帕斯位移传感器ULE-50/PS-IA/ATW200/PM-E/PS-III
日本UNIPULSE尤尼帕斯位移传感器ULE-50/PS-IA/ATW200/PM-E/PS-III
位移传感器静电容量方式、光纤方式等测量仪器并接触式位移传感器。 主要用途为精密定位控制、缝隙测定、晃动测定、平坦性测定、振动测定等。
ULE-50 - 位移传感器
50 mm行程（（LDI）差动线路驱动器）
对应F381A、FS2000、PFA7脉冲（LDI）连接方式
PS-IA - 静电容量方式非接触位移计
标准测量量程: 30 μm ～ 10000 μm
如果是测定对象为导体,材质不影响灵敏度变化
PS-Ⅲ- 多通道静电容量方式非接触位移计
*多可设置5个（有显示器时4个）通道
ATW200 - 差动型光纤位移仪
应用光纤投射测量
把探头插进测量间隙，进行反射率补充就可测量
PM-E - 光纤方式振动位移仪
用于非接触方式，利用在振动、位移、
表面状态等的测量

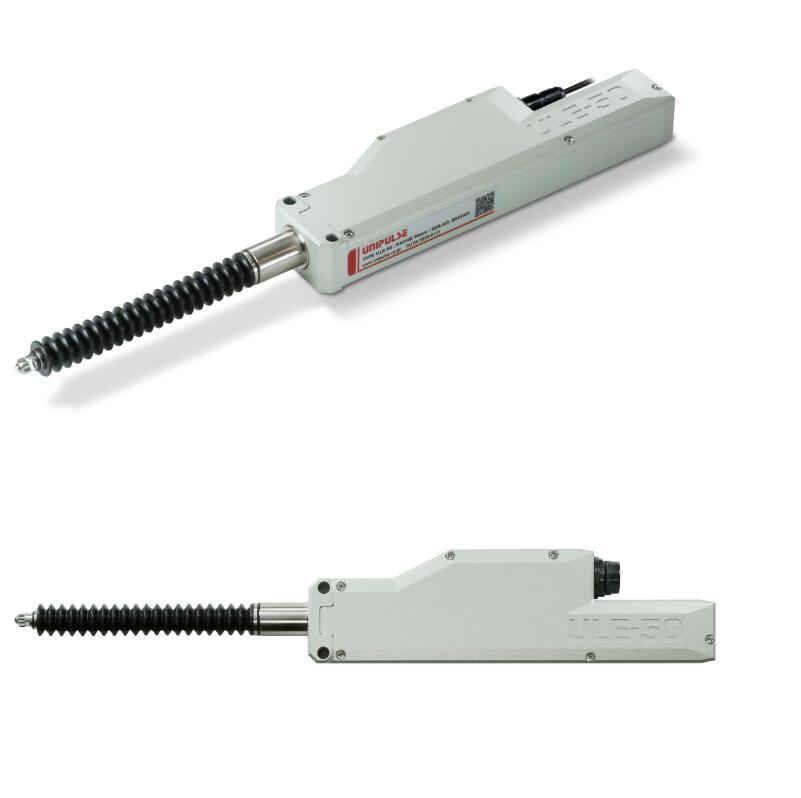

ULE-50 - 位移传感器
产品概要
与UNIPULSE仪表可简单连接。接触式直线位移传感器。
50 mm行程，对应多种工件
采用屏蔽软电缆，减少断线问题
FS2000,F381A-LDI仪表配套使用
推力（测力传感器）和位置（ULE-50）输入可实现组装当中的品质管理。
特长
■ 配线简单
与我们的仪表可以电线直接连接。
因为中间无需放大器模块，布线简便。
■ 实现范围广・高精度的测试
测定范围：50 mm
可做分辨率：2.5 μm
■ 抗干扰性强
标准RS-422A规格的通讯方式，抗干扰强。
■ 主要用途
・ 与我们的仪表配套使用、
同时测定压装时的压力和位移的特性
・ 检查压入时的位置状态
・ 测定铆接时的高度
・ 测定螺帽拧紧后的高度

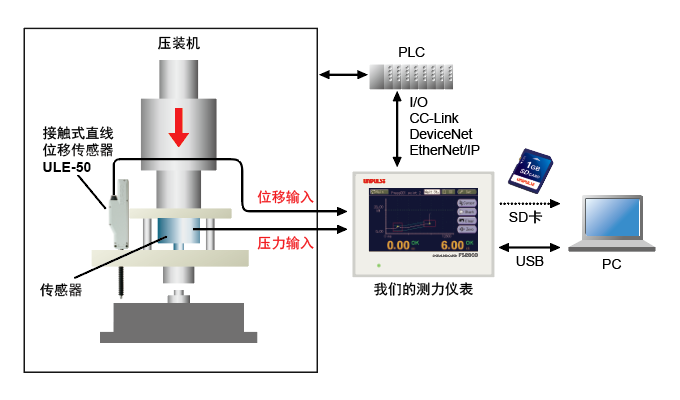

测试系统案例：压装时的压力-位移特性的测定
技术参数
| 型号 | ULE-50 |
|---|---|
| 测量方式 | 光学式增量编码器 |
| 测量范围 | 50 mm |
| 分辨率 | 2.5 μm（连接我们的仪表时） |
| 测定力 | 向下安装时 约 2.8 N 横向安装时 约 2.6 N * 探头完全按下时的测量能力 向上安装时 约 2.3 N |
| 输出信号 | 90°相位差 差动线路驱动器信号（符合RS-422A标准） |
| 使用温度范围 | －10℃ ～ ＋40℃（无结冰、结露） |
| 保存温度范围 | －20℃ ～ ＋60℃（无结冰、结露） |
| 线缆 | 柔性电缆线 2 m |
| 重量 | 约 350 g |
| 电源电压 | DC 4.5 ～ 30 V |
| 消耗电流 | 约 0.1 A 以下 |
| 附属品 | 连接线缆（柔性电缆线 2 m） |

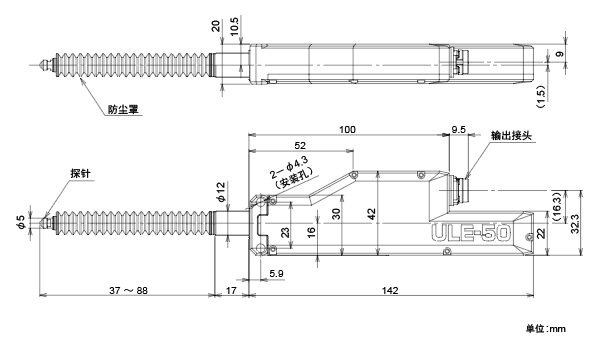

外形尺寸
