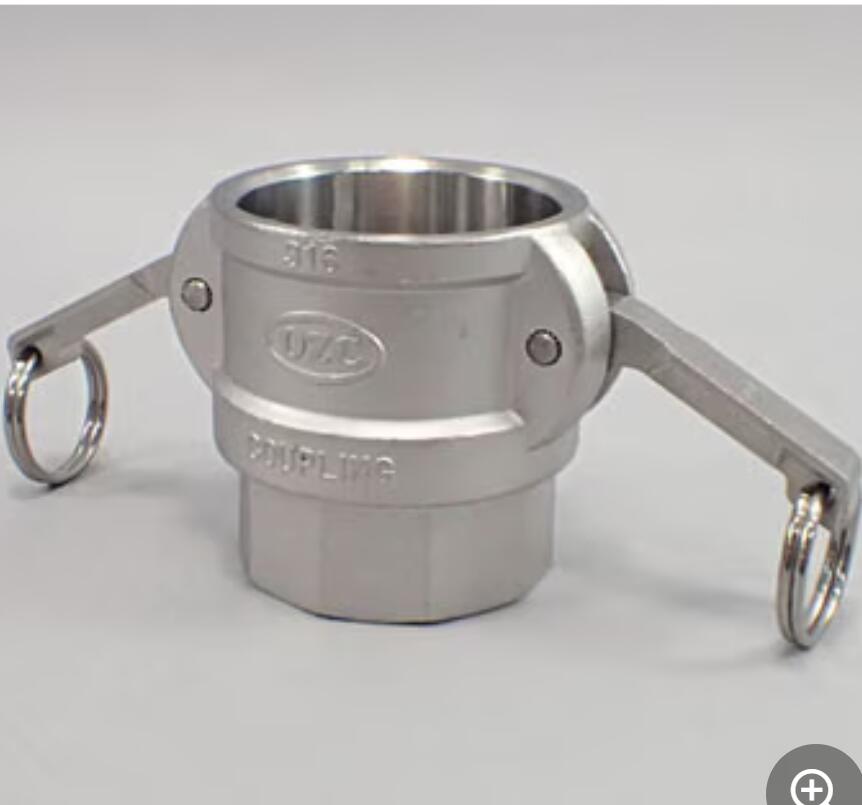

日本OZAWA小泽物产耦合OZ-D-SUS-2/OZ-D-SUS-3/4
日本OZAWA小泽物产耦合OZ-D-SUS-2/OZ-D-SUS-3/4
日本OZAWA小泽物产耦合OZ-D-SUS-2/OZ-D-SUS-3/4
OZ-D-SUS-1/2
OZ-D-SUS-1
OZ-D-SUS-1/1/4
OZ-D-SUS-1/1/2
1.あらゆる流体が搬送できます。液体・気体・粉粒体など、あらゆる流体が搬送できます。石油、化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できる多目的カップリングです。2.ワンタッチで着脱できます。カプラーに付いているレバーを操作することで簡単に着脱でき、工具などは必要ありません。3.連結は確実に持続します。内部のガスケットにより流体の洩れを防ぎ、ジョイントを持続します。4.長年の実績が、証明する品質。耐圧性、耐温度などの品質の優秀性は、長年にわたる実績が証明しています。
OZ-D-SUS-2の仕様・寸法情報
種類
標準
オス・メス
ソケット(メス)
接続部の種類
めねじタイプ
使用流体
水 / 空気 / 水蒸気 / 油 / 薬品 / 不活性ガス / 溶断機用ガス / 活性ガス / 粉体
本体材質
[ステンレス] SCS14(SUS316)
ねじの種類
Rc（管用テーパめねじ）
ねじの呼び(inch)
2
バルブ構造
両路開放型
適用ホース呼び内径(mm)
50A
*大使用圧力(MPa)
1.76
寸法A(mm)
201
寸法B(mm)
96
寸法C(mm)
64
寸法F(mm)
50
寸法H(mm)
78
-
-
参考使用圧力表（MAX）
| 口径 | 1/2 （15A） | 3/4 （20A） | 1 （25A） | 1 1/4 （32A） | 1 1/2 （40A） | 2 （50A） | 2 1/2 （65A） | 3 （80A） | 4 （100A） | 5 （125A） | 6 （150A） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧力 （水圧） | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.57 MPa | 1.37 MPa | 1.08 MPa | 0.69 MPa | 0.69 MPa |
| 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 16 kgf/cm2 | 14 kgf/cm2 | 11 kgf/cm2 | 7 kgf/cm2 | 7 kgf/cm2 | |
常温時・NBR使用時
規格表
| 呼び径 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | |
| M（Rc） | 1/2B | 3/4B | 1B | 1 1/4B | 1 1/2B | 2B | 2 1/2B | 3B | 4B | 5B | 6B | |
| （A） | 116 | 116 | 139 | 183 | 191 | 201 | 213 | 267 | 295 | 321 | 453 | |
| （B） | 52 | 52 | 61 | 78 | 86 | 96 | 108 | 138 | 167 | 193 | 258 | |
| φC | 32 | 32 | 37 | 46 | 54 | 64 | 76 | 92 | 120 | 146 | 177 | |
| φF | 16 | 21 | 26 | 33 | 38 | 50 | 60 | 75 | 95 | 152 | 143 | |
| K | 32 | 32 | 38 | 48 | 54 | 64 | 82 | 96 | 124 | 168 | 196 | |
| h | 32 | 32 | 39 | 46 | 47 | 52 | 58 | 59 | 61 | 65 | 68 | |
| H | 51 | 51 | 60 | 66 | 69 | 78 | 84 | 89 | 95 | 101 | 111 | |
単位：mm
商品特長詳細
レバーカップリングの優れたポイント
あらゆる流体が搬送できます。
液体・気体・粉粒体など、あらゆる流体が搬送できます。
石油・化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できる多目的カップリングです。ワンタッチで着脱できます。
カプラーに付いているレバーを操作することで簡単に着脱でき、工具などは必要ありません。連結は確実に持続します。
内部のガスケットにより流体の洩れを防ぎ、ジョイントを持続します。長年の実績が、証明する品質。
耐圧性、耐温度などの品質の優秀性は、長年にわたる実績が証明しています。ステンレス
材質はアルミ、アルミダイカスト、ブロンズ、ステンレススチール、ポリプロピレンの5種類があります。レパートリーも豊富です。
フランジ型、溶接型、バルブ内蔵型のレバーカップリングもあります。
