日本Yuken油研电磁阀DSG-01-3C4-D24-70225/DSG-01-2B10B-D24-70225
发布时间：2025-06-18

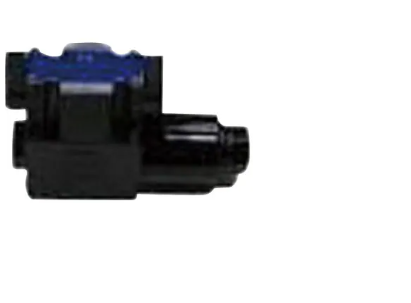

日本Yuken油研电磁阀DSG-01-3C4-D24-70225/DSG-01-2B10B-D24-70225
DSG-01-3C4-D24-70の仕様・寸法情報
種類
油圧電磁弁
*高使用圧力(範囲)(MPa)
31.1～
*大流量(ℓ/min)
100
定格電圧
DC24V
接続の種類
モジュラー(積層)
呼びサイズ
1/8
マニホールド連数
なし
絶縁階級
指定なし
中立位置のポジション形式
ABT接続
作動方法
スプリングセンタ
切換の種類
3位置
*高使用圧力(MPa)
35
ISO4401ポート種類
ISO4401-03
取付形式
サブプレート取付形
スプール形式
4
中立位置と片側位置を使用する弁の場合のみ記入
なし
電気結線形式
ターミナルボックス
バルブの種類
電磁切換弁
デザイン番号
70
仕様
標準
手動操作形式
プッシュピン付
コイル記号
D24（直流）
仕様
| 機種 | モデル番号 | *大流量*1 L/min | *高使用圧力 MPa | タンク側許容背圧 MPa | *高切換頻度 min-1 | 質量 kg |
|---|---|---|---|---|---|---|
| 汎用形 | DSG-01-3C※-※-70 | 100 | 35 | 21 | 300 （Rソレノイド付の場合 120） | 1.85 |
| DSG-01-2D2-※-70 | ||||||
| DSG-01-2B※-※-70 | 1.4 |
*1. *大流量とは弁の作動（切換）に異常をきたさない限界流量をいいます。
*大流量はスプール形式、使用条件などにより異なりますので、詳細については、デジタルカタログ297～299ページの標準モデル表をご参照ください。
