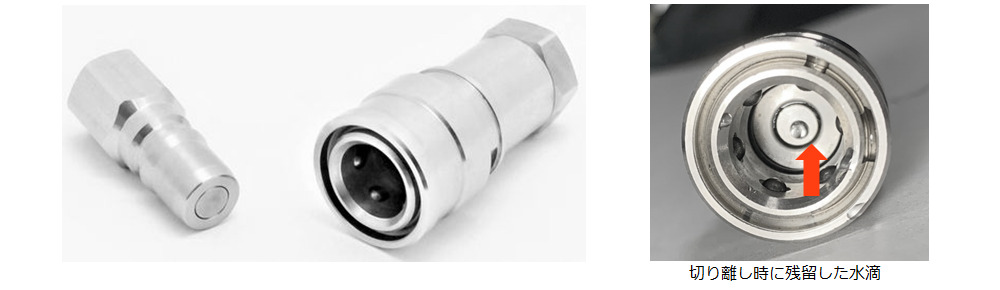

日本nasco插头SRV-1S-P/SRV-1P-P

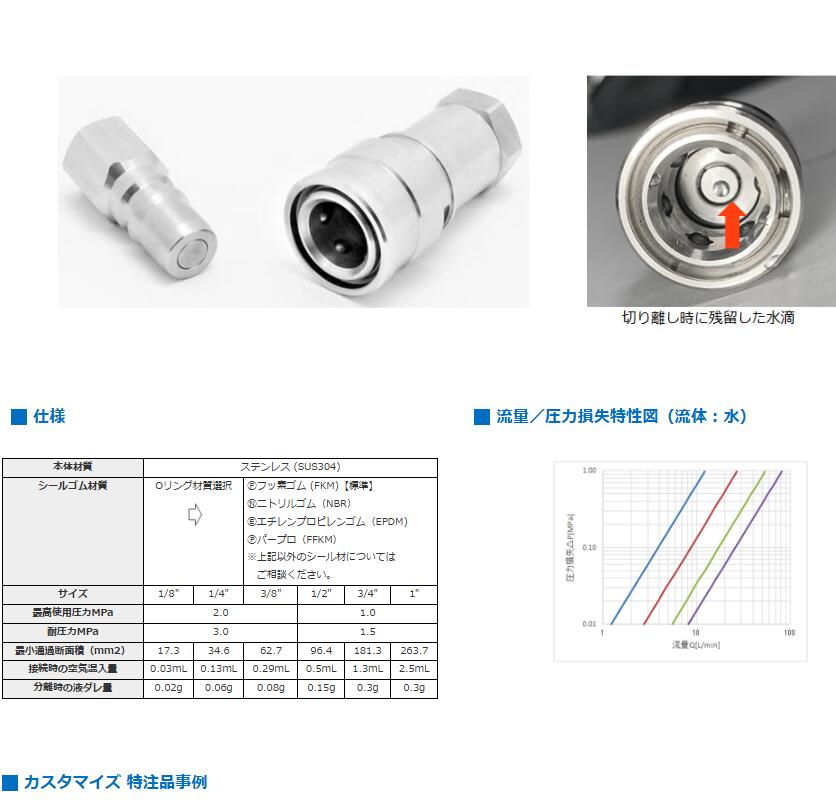

本体材質	ステンレス (SUS304)
シールゴム材質	Oリング材質選択		Ⓕフッ素ゴム (FKM)【標準】 Ⓝニトリルゴム（NBR） Ⓔエチレンプロピレンゴム（EPDM) Ⓟパープロ（FFKM） ※上記以外のシール材については　ご相談ください。
サイズ	1/8"	1/4"	3/8"	1/2"	3/4"	1"
*高使用圧力MPa	2.0			1.0
耐圧力MPa	3.0			1.5
*小通過断面積（ｍｍ2）	17.3	34.6	62.7	96.4	181.3	263.7
接続時の空気混入量	0.03mL	0.13mL	0.29mL	0.5mL	1.3mL	2.5mL
分離時の液ダレ量	0.02g	0.06g	0.08g	0.15g	0.3g	0.3g

スクロールできます

コンピュータ類の冷媒ガス冷却用として

完全自社オリジナル冷媒によるガス冷却でノングリス状態での使用が可能です。

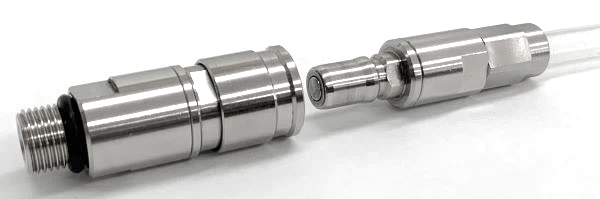

超小型サイズ（*大径15mm）

HPCコンピュータの冷却配管。
・ソケット側オネジアダプター
・プラグ側チューブ継手一体

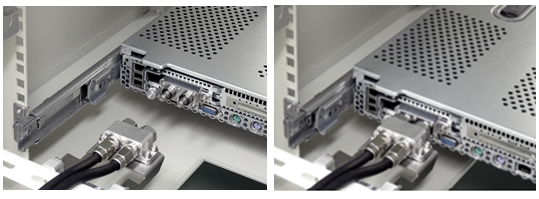

プッシュ,プル方式の使用例（ツインカプラ）

画像は手の届かないラックの背面に自動接続するイメージの一例です。

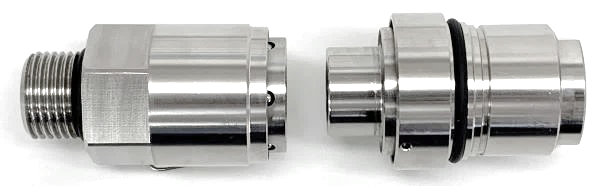

プッシュ,プルの動作で挿抜を可能にする機構。

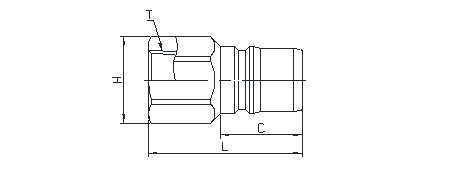

プラグ（P）

製品型式	サイズ	寸法(mm)			T
製品型式	サイズ	L	C	H	T
SRV-1P-□	1/8"	33	19	六角14	Rc1/8
SRV-2P-□	1/4"	41	21	六角17	Rc1/4
SRV-3P-□	3/8"	44	23.5	六角22	Rc3/8
SRV-4P-□	1/2"	52	26.5	六角29	Rc1/2
SRV-6P-□	3/4"	61	34	六角36	Rc3/4
SRV-8P-□	1"	71	36	六角41	Rc1

□内はシールゴム材質の選択からお選びください

スクロールできます

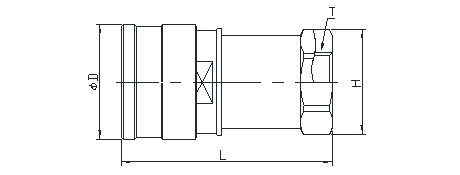

ソケット（S)

製品型式	サイズ	寸法(mm)			T
製品型式	サイズ	L	φD	H	T
SRV-1S-□	1/8"	44	22	六角17	Rc1/8
SRV-2S-□	1/4"	50	26	六角21	Rc1/4
SRV-3S-□	3/8"	59	32	六角26	Rc3/8
SRV-4S-□	1/2"	70	39	六角32	Rc1/2
SRV-6S-□	3/4"	82	50	六角41	Rc3/4
SRV-8S-□	1"	88	57	六角46	Rc1

□内はシールゴム材質の選択からお選びください

スクロールできます

・一部のサイズは受注生産品です、ご購入の際は価格と納期をご確認ください。

・接続時の空気混入量及び分離時の液ダレ量は弊社の測定値です、ご使用条件により値が異なります。

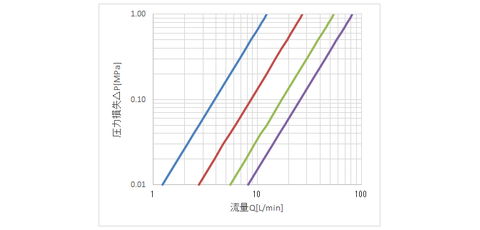

・流量/圧力損失特性図は「水」での測定値となりますので、ご使用条件により値が異なります。

・内部のシール材保護のため、残圧力がかかる状態でソケットとプラグの挿抜はしないでください。

・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
