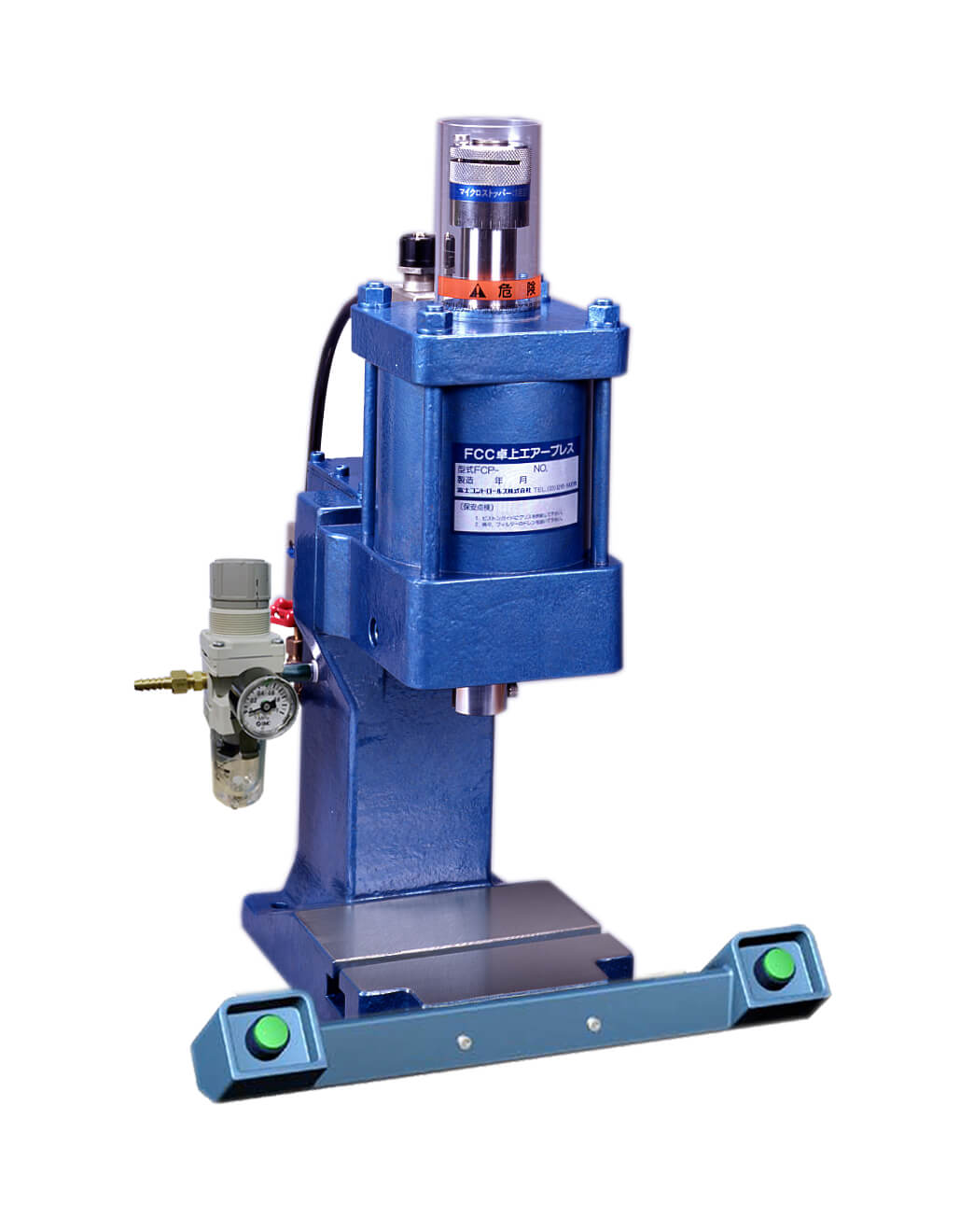

日本Fujicon富士空气压力机FCP-500/FCP-1000

型　式	FCP-500
出力　 *1	1.45～4.84kN
ストローク	25～50mm
オープンハイト	150mm
リーチ	95mm
シャンク寸法 (穴径× 深さ)	Φ15H9×35mm
エアー消費量　*2	3.7L（ANR）
電磁弁の皮相電力（起動/励磁）	1.55/1.55VA
一次側配管口径（PT）	1/4
シリンダ内径	Φ125mm
電源	AC100V 50/60Hz
質量	約55kg

*1　エアー圧力：0.2～0.5MPa時。
*2　エアー消費量はエアー圧力0.5MPaにて、フルストローク(1サイクル)運転時の計算値です。

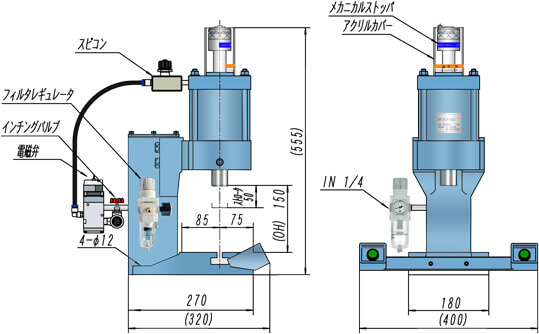

寸法図

図面ダウンロード

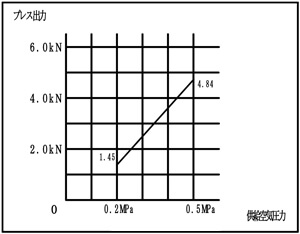

プレス出力表

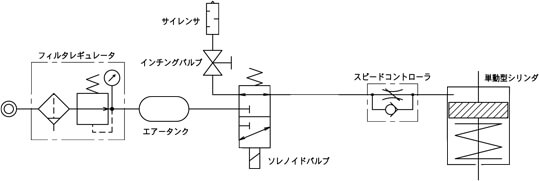

エアー回路図

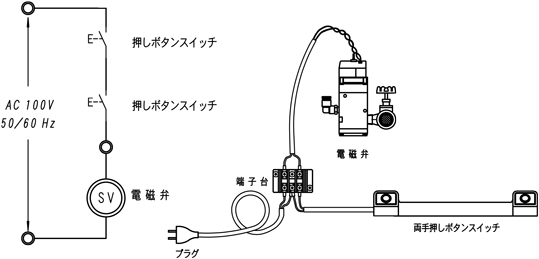

電気回路図（配線図）

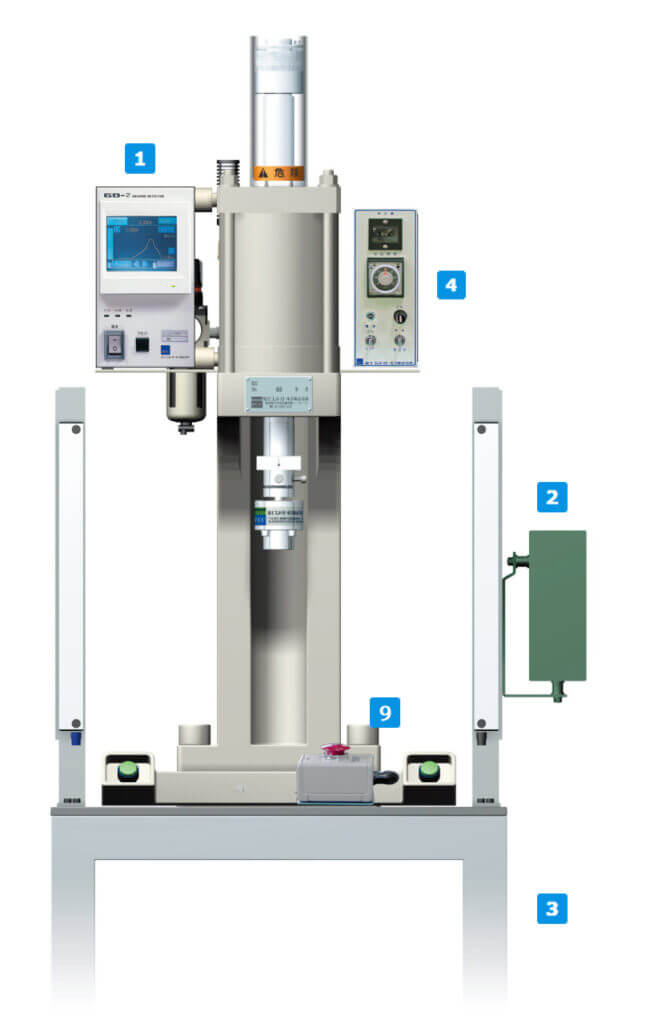

オプション

荷重管理装置
プレス加工の品質管理に欠かせないロードセルの製造もおこなっております。他メーカーとの組み合わせでは難しい導入後のトラブルも柔軟にサポートいたします。圧入、カシメ作業の品質管理に*適です。
光線式安全装置
作業者の安全性を守ります。厚生労働省の安全装置構造規格適合センサを使用。
架台
高さ寸法をご指定ください。
カウンター付きタイマーBOX
プレス下死点での静圧時間を任意に設定できます。安全機構（２度打ち防止機構）、型合わせ機構。
プレスラム下降速度高低速二段送り
ラムの下降速度を２段階で調整。（高速・低速切り替え）
指定色
ご指定色がある場合、「マンセル番号」をご指示いただくか、色見本のご提供をお願いいたします。
標準色は、アトミックトーン　Ｋ１１－７４６
オーダーメイド
ご指定寸法にて製作いたします。Ｃ型・門型・横置き型、２柱・４柱構造。当社に蓄積されたノウハウを活かし、ご希望に合ったプレス機を迅速にお見積書いたします。既製のプレス機械では寸法が足りない。設定に時間がかけられない。そんな時、ぜひご用命ください。
電磁弁電圧変更
標準品はAC100V仕様ですが、異電圧、DC電源への対応もできます。
非常スイッチ
上死点復帰して停止します。

*オプション取り付け時の納期及び価格はその都度ご確認ください。
