環境機器
ミストコレクター

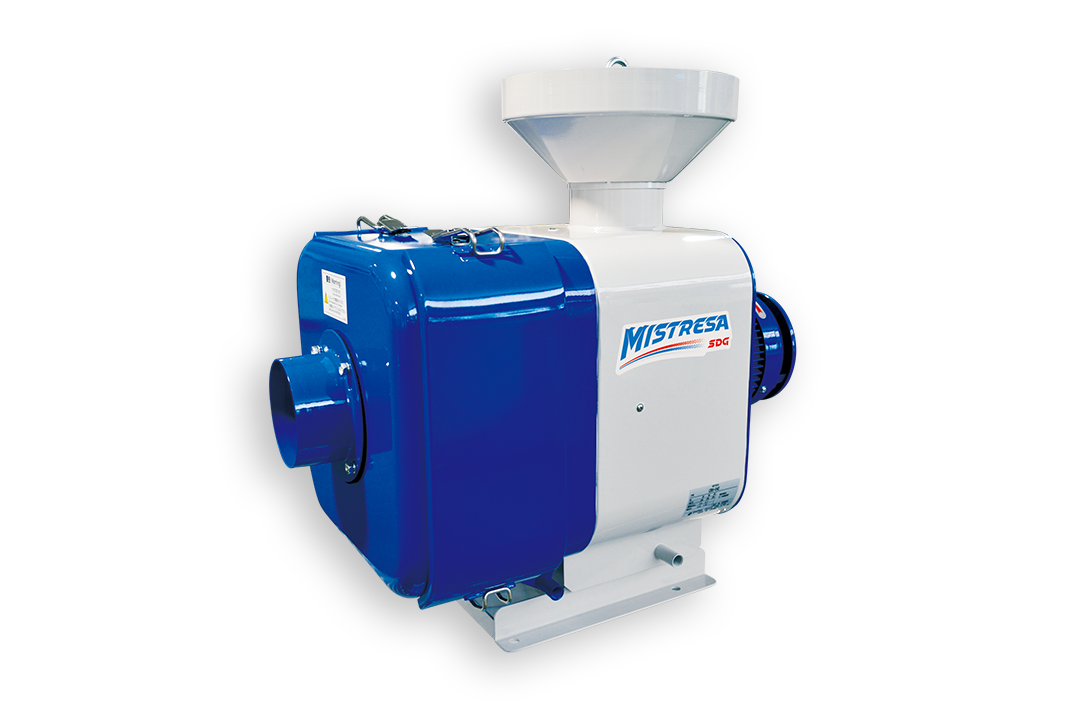

ミストレーサ 高温ミスト対応シリーズ ( CRH )
ミストレーサとは、切削加工現場の工作機械から発生するオイルミストを捕集し、快適な作業環境を確保するための装置です。オイルミストがなくなることで作業者の健康への悪影響を防ぐことができるほか、床に付着したミストによる転倒などの二次災害も防止できます。
CRHは安全増防爆モータ仕様で高温ミスト（80℃以下）対応シリーズです。部品洗浄機に*適です

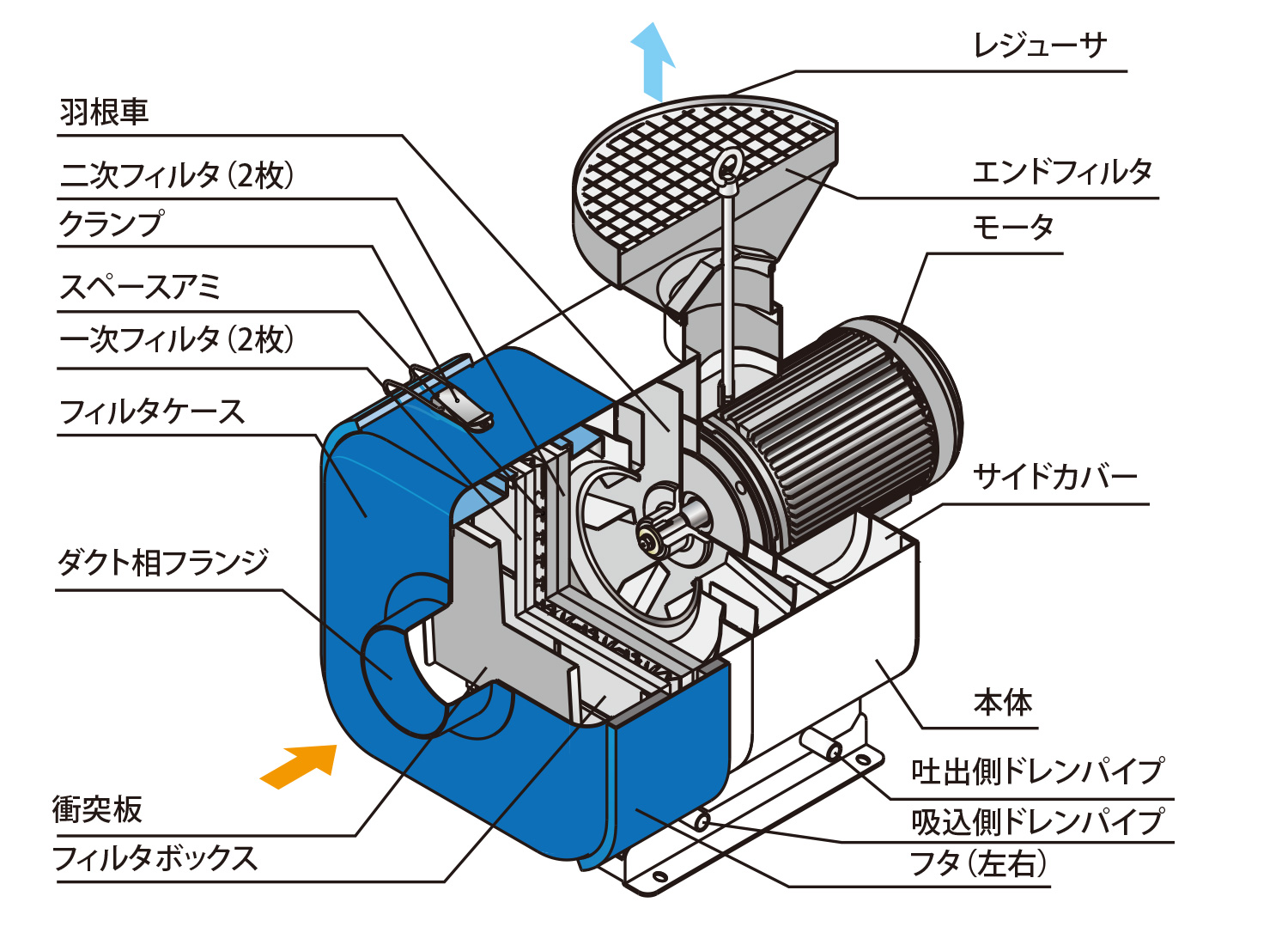

構造Structure

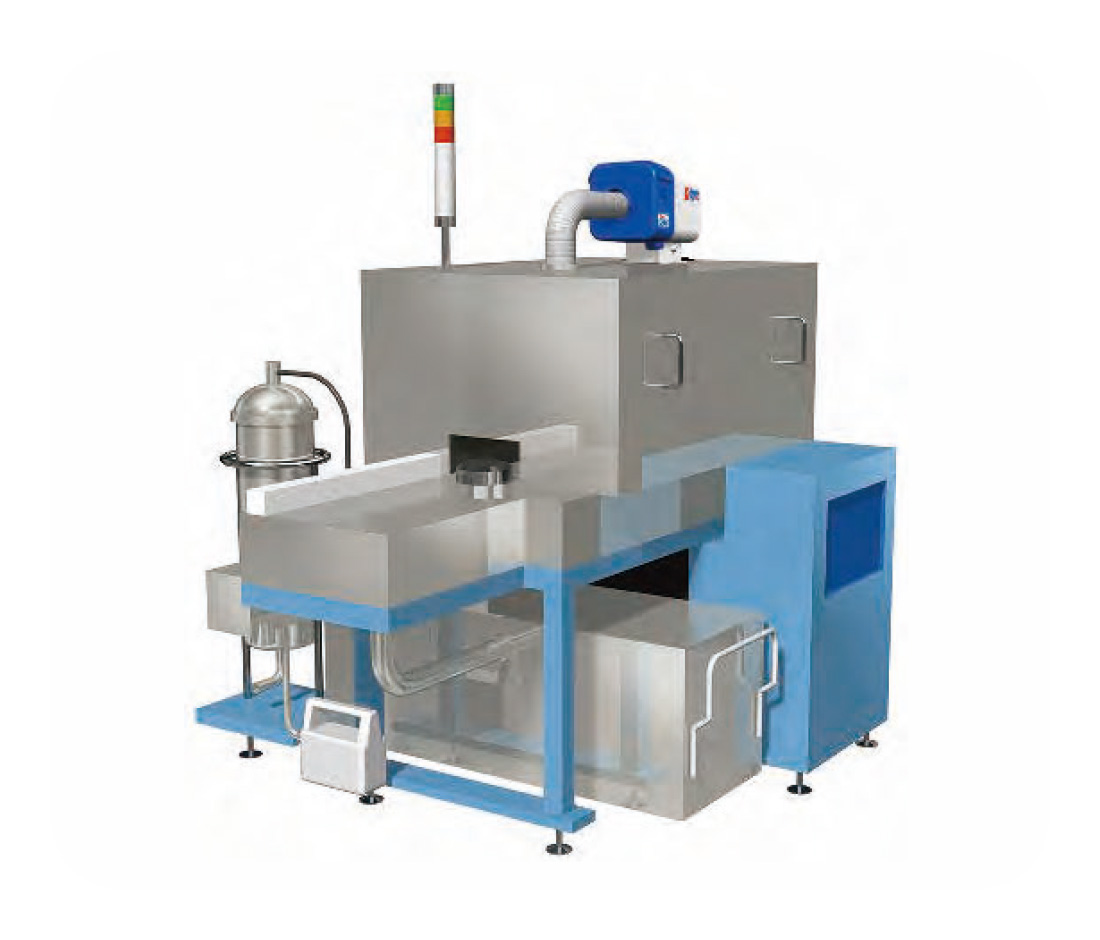

設置事例Installation Examples
部品洗浄機
特長Features
1. 高温ミスト（MAX80℃以下）に対応
電動機部を機外に設けた構造で、80℃までの高温ミストの吸引が可能です。
2. 簡単・安全なメンテナンス
ダクトホースを取り付けたままでフィルタの交換が可能です。（※ CRH-04E、07E、15Eのみ）
3. 耐食性のある塗装
羽根車にエポキシ系塗装を採用し、サビに対する耐久性を持たせました。
4. CE対応
お客様のご要望により、CE対応仕様製品も製作いたします。（※ CRH-100T、CRH-200Tのみ）
用途Application
部品洗浄機（水系 ・ 炭化水素系洗浄剤）／ その他（ミストの発生する機械）
※ 第４類危険物のうち第２石油類、第３石油類のミストも吸引可能です。ただし、ミスト温度は引火点未満としてください。
上記以外にも、さまざまな用途に対応しておりますので、お気軽にお問い合わせください。
仕様Specification
標準仕様
「型式」の見方
| 型式 ( → 型式の見方 ) | CRH-100T | CRH-100E | CRH-200T | CRH-200E | CRH-04E | CRH-07E | CRH-15E |
|---|---|---|---|---|---|---|---|
| 電源 | 三相 50Hz200V 60Hz200V/220V | ||||||
| 出力 kW | 0.2 | 0.4 | 0.75 | 1.5 | |||
| 電動機仕様 | 全閉外扇形 | 安全増防爆形 | 全閉外扇形 | 安全増防爆形 | |||
| 周波数 Hz | 50/60/60 | ||||||
| 電流 A | 1.2/1.1/1.0 | 2.0/1.8/1.7 | 3.3/3.1/2.8 | 6.2/5.8/5.4 | |||
| *大風量 m3/min | 2.1/2.4 | 2.7/3.2 | 4.8/5.7 | 7.6/9.2 | 13.6/16 | ||
| *大静圧 kPa | 0.30/0.42 | 0.50/0.73 | 0.82/1.18 | 1.05/1.48 | 1.47/2.08 | ||
| 騒音※1 機側1m dB(A) | 56/60 | 59/63 | 58/64 | 63/66 | 68/72 | ||
| 捕集効率 % | 99.4 (重量法オイルミスト) | ||||||
| *高吸気温度 ℃ | 80 | ||||||
| 質量 kg | 13 | 20 | 26 | 37 | 57 | ||
| 吸込口径 mm | ∅98 | ∅123 | ∅148 | ||||
| 周囲温度 ℃ | MAX.40 | ||||||
| 塗装色 | 本体N-8（白）、サイドカバーなど2.5PB 3.5/10（青）、架台 N-1（黒） | ||||||
| 対応ミスト | 水溶性/ 油性 | ||||||
| 標準付属品 | ドレンチューブ2.5m 2本 ／ 防振パッド 4個 ／ ホースバンド（ドレンチューブ用）2個 ／ 据付穴型紙 1枚 ／ ダクト相フランジ ／ パッキン 1式 | ||||||
※1 騒音は使用環境、使用状態により変動します。
消耗品 Expendables
| 品名 | CRH-100T | CRH-100E | CRH-200T | CRH-200E | |
|---|---|---|---|---|---|
| 一次フィルタ | 型式 | 3K1-170A | |||
| 部品コード | 10002567 | ||||
| 二次フィルタ | 型式 | 3K2-130B | 3K2-133A | ||
| 部品コード | 10002573 | 10002574 | |||
| 三次フィルタ | 型式 | 3K3-715A | |||
| 部品コード | 10002580 | ||||
| 三次フィルタ | 型式 | 3K3-270A | |||
| 部品コード | 10002581 | ||||
| エンドフィルタ | 型式 | 3K4-180A | |||
| 部品コード | 10002587（金属フィルタ） | ||||
| エンドフィルタ | 型式 | 3K4-240A | |||
| 部品コード | 10002588 | ||||
| 品名 | CRH-04E | CRH-07E | CRH-15E | |
|---|---|---|---|---|
| 一次・二次フィルタ | 型式 | 3K12-300R | 3K12-350R | 3K12-420R |
| 部品コード | 10006491 | 10006498 | 10006501 | |
| エンドフィルタ | 型式 | 3K4-240A | 3K4-315A | 3K4-400A |
| 部品コード | 10002588 | 10002590 | 10003524 |
※ 一次、二次、三次、エンドフィルタは洗浄後、再利用できます。
