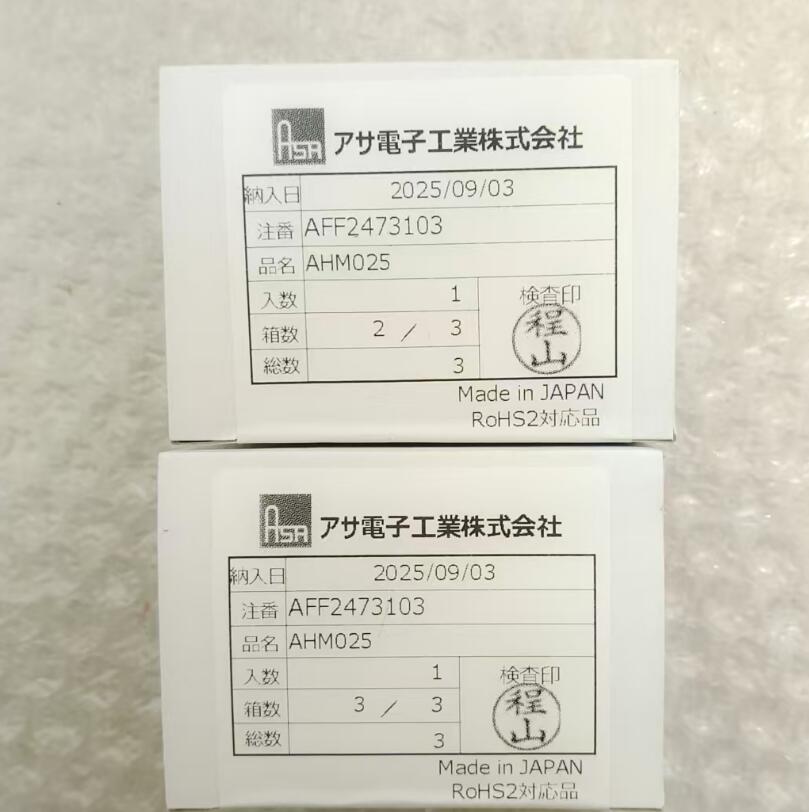

日本麻电子工业传感器AHM025 AH005H AH009E AH014 AH014H
日本麻电子工业传感器AHM025 AH005H AH009E AH014 AH014H
磁性传感器
磁性接近传感器
特点
磁性接近传感器是根据磁场强弱的变化进行 ON、OFF 动作的传感器。
工作原理是霍尔原理，按磁场极性进行检测，标配的检测磁极是 S 极。
因为响应时间短（5μsec 以下），也可以用于测速仪表、转速计。
与一般的接近传感器相比，灵敏度高、检测距离大、体型小的特点。
仅用 1 个双传感器就可以进行伺服机构的原点和超行程两种检测。
抗电磁干扰性强，可靠性高。
双传感器（2 个输出）的使用方法
磁性接近传感器的体积小，传感器之间相互没有磁场干扰，因此可以密集配置使用。利用该优点， 在一个外壳里内置拥有 2 个工作点的传感器就是双传感器。只需要安装一个传感器，却可以进行 两种检测，比如伺服机构的原点检测和超行程检测，不仅可以让装置小型化，还可以降低组装成本。
通用规格
| 电源电压 | DC5 ～ 24V |
|---|---|
| 输出方式 | NPN 常开 (接近时 ON) |
| 响应时间 | 5μsec |
| 耐电压 | AC100v （1 分钟，充电部整体与外壳间） |
| 绝缘电阻 | DC250V （20MΩ以上，充电部整体与外壳间） |
| 工作环境温度 | -20℃～+85℃（无结露） |
| 工作环境湿度 | 20～95%RH |
警告
如果能够预测出由于传感器故障等原因导致的事故，请采取设置双重电路等安全对策。
严禁改造传感器。
使用起搏器等物品的人士请距离产品 1 米以上，起搏器可能会因强磁铁的磁性引发误动作。
请避免在有强烈振动或者冲击的场所使用。
在下述场所使用时，请采取充分的屏蔽对策。
产生大电流或者强磁场的场所
因静电等因素而产生干扰的场所
产生或者飞散铁粉等磁性体粉尘的场所
如果要在水或者油的环境下使用产品的话，请咨询我公司销售部。
请不要强行拉伸、挤压电线，会导致传感器导通不良。( 传感器主体电线出口处的*小弯曲半径为 R7)
■筆記
请严格按照接线图正确接线，绝 对不要将电源接反，否则会导致传感器损坏。
驱动继电器时，请并联反向连接二极管。
磁性接近传感器 清單
| 型号 | 外形图 | 规格 |
|---|---|---|
AH002-S (3线式) |   | 检测磁极S极磁灵敏度2.5 ～ 3.5mT磁检测方向向下输出电流12mA MAX消耗电流15mA MAX电线规格φ2.8×1m 灰色外壳材质玻璃纤维强化树脂：绿色安装M3 螺丝，拧紧扭矩 0.2N·m建议使用粘着剂等进行防止松动处理指示灯红色保护等级IP65电路图电路图3 可以通过电线附件来实现输出变换，电流增幅 |
AH002-D (4线式) |  | 检测磁极S极磁灵敏度2.5 ～ 3.5mT磁检测方向向下输出电流12mA MAX消耗电流15mA MAX电线规格φ3.1×1m 黑色外壳材质玻璃纤维强化树脂：绿色安装M3 螺丝，拧紧扭矩 0.2N·m建议使用粘着剂等进行防止松动处理差动距离差动距离（平行）1.5mm±0.3差动距离（交叉）3.7mm±0.3指示灯红色保护等级IP65电路图电路图5 |
| AH003 / AH003H (3线式)  | ・AH003 ・AH003H | 检测磁极S极磁灵敏度2.5 ～ 3.5mT磁检测方向AH003 : 向上AH003H : 向前输出电流15mA MAX消耗电流12mA MAX电线规格φ2.8×1m 灰色外壳材质玻璃纤维强化树脂：黑色安装专用安装附件保护等级IP65电路图电路图1 可以通过电线附件来实现输出变换，电流增幅  |
AH004 / AH004H | ・AH004 ・AH004H | 检测磁极S极磁灵敏度2.5 ～ 3.5mT磁检测方向AH004 : 向上AH004H : 向前输出电流15mA MAX消耗电流12mA MAX电线规格3 根芯线，φ0.9×0.3m外壳材质玻璃纤维强化树脂：绿色安装M2 螺丝，拧紧扭矩 0.15N·m保护等级IP65电路图电路图1 |
AH005H (3线式) |  | 检测磁极AH005H-S : S极AH005H-N : N极磁灵敏度0.9±0.2mT磁检测方向向前输出电流12mA MAX消耗电流15mA MAX电线规格AH005H-S : φ4×1m 灰色AH005H-N : φ4×1m 黑色外壳材质玻璃纤维强化树脂：黑色安装M3 螺丝，拧紧扭矩 0.3N·m指示灯红色保护等级IP67电路图电路图2 |
AH006 (3线式) |  | 检测磁极AH006-S : S极AH006-N : N极磁灵敏度2.5 ～ 3.5mT磁检测方向向下*输出电流12mA MAX消耗电流15mA MAX电线规格AH006-S : φ2.8×1m 灰色AH006-N : φ2.8×1m 黑色外壳材质玻璃纤维强化树脂：黑色安装专用安装附件指示灯红色保护等级IP67电路图电路图18 可以通过电线附件来实现输出变换，电流增幅 * AH006-S 下面可以检测 S 级，上面可以检测 N 级 AH006-N 同理 |
AH009 (3线式) |   订购时，请在AH009的指定型号上追加所需套管型号。 我们还对其他长度的柔性套管进行报价。 请不要用10N以上的力拉伸电线。 如果使用电线保护套管的话，电线的外径将从φ3.2变成φ2.8。 | 电源电压DC12～ 24V检测磁极AH009-S/AH009-SB：S极AH009-N/AH009-NB：N极磁灵敏度2.5 ～ 3.5mT磁检测方向向上输出方式AH009-S/AH009-N :NPN 常开 (接近时 ON)AH009-SB/AH009-NB：NPN 常开 (接近时 OFF)输出电流80mA MAX消耗电流15mA MAX电线规格AH009-S/AH009-N : φ3.2×1m 灰色AH009-SB/AH009-NB : φ3.2×1m 黑色外壳材质铸锌合金安装M3 螺丝 (SUS)，拧紧扭矩 1.5N·m指示灯红色保护等级IP67电路图AH009-S/AH009-N电路图10AH009-S/AH009-N电路图11 |
AH009E (3线式) |  订购时，请在AH009E的指定型号上追加所需套管型号。 我们还对其他长度的柔性套管进行报价。 请不要用10N以上的力拉伸电线。 | 检测磁极AH009E-S：S极AH009E-N：N极磁灵敏度2.5 ～ 3.5mT磁检测方向向上输出电流15mA MAX消耗电流12mA MAX电线规格AH009E-S : φ2.8×1m 灰色AH009E-N : φ2.8×1m 黑色外壳材质铸锌合金安装M3 螺丝 (SUS)，拧紧扭矩 1.5N·m保护等级IP67电路图电路图1 可以通过电线附件来实现输出变换，电流增幅 |
AH0010 (3线式) |    | 检测磁极S极磁灵敏度5 ～ 7mT磁检测方向AH0010 : 向前AH0010X : 向上输出电流15mA MAX消耗电流12mA MAX电线规格φ2.8×1m 灰色外壳材质SUS 管安装M3 固定螺丝，拧紧扭矩 0.2N·m 以下保护等级IP65电路图电路图1 可以通过电线附件来实现输出变换，电流增幅  |
AH0012 (2线式) |   | 电源电压DC12～ 24V检测磁极AH0012-S：S极AH0012-N：N极磁灵敏度2.5 ～ 3.5mT磁检测方向向下输出电流50mA MAX漏电流OFF 时，0.5mA MAX响应时间50msec电线规格AH0012-S : φ3.2×1m 灰色AH009-N : φ3.2×1m 黑色外壳材质玻璃纤维强化树脂：灰色安装专用安装附件指示灯红色保护等级IP67电路图电路图8 |
AH013 (3线式) |  | 检测磁极AH013-S：S极AH013-N：N极磁灵敏度2.5 ～ 3.5mT磁检测方向向前输出电流15mA MAX消耗电流12mA MAX电线规格AH013-S : φ2.8×1m 灰色AH013-N : φ2.8×1m 黑色外壳材质玻璃纤维强化树脂：灰色安装M7 螺母 拧紧扭距 0.3N·m建议使用粘着剂等进行防止松动处理安装孔径加工尺寸φ7+0.50保护等级IP65电路图电路图1 可以通过电线附件来实现输出变换，电流增幅 |
| AH014 / AH014H (3线式)  | ・AH014 ・AH014H | 检测磁极AH014-S/AH014H：S极AH014-N：N极磁灵敏度3 ～ 4mT磁检测方向AH014 : 向上AH014H : 向前输出电流15mA MAX消耗电流4mA MAX响应时间16μsec电线规格AH014-S/AH014H : φ2.8×1m 灰色AH014-N : φ2.8×1m 黑色外壳材质玻璃纤维强化树脂：黑色安装M2 螺丝，拧紧扭距 0.15N·m指示灯红色保护等级IP65电路图电路图2 可以通过电线附件来实现输出变换，电流增幅 |
| AH015 / AH015H (3线式)  | ・AH015 ・AH015H | 检测磁极AH015-S/AH015H：S极AH015-N：N极磁灵敏度3 ～ 4mT磁检测方向AH015 : 向下AH015H : 向前输出电流15mA MAX消耗电流4mA MAX响应时间16μsec电线规格AH015-S/AH015H : φ2.6×1m 灰色AH015-N : φ2.6×1m 黑色外壳材质玻璃纤维强化树脂：黑色安装专用安装附件指示灯红色保护等级IP65电路图电路图2 可以通过电线附件来实现输出变换，电流增幅  |
AH023 (3线式) |  | 检测磁极AH023-S : S极AH023-N : N极磁灵敏度2.5 ～ 3.5mT磁检测方向向前输出电流12mA MAX消耗电流15mA MAX电线规格AH023-S : φ2.8×1m 灰色AH023-N : φ2.8×1m 黑色外壳材质玻璃纤维强化树脂：黑色安装M12 螺母 拧紧扭距 2N·m建议使用粘着剂等进行防止松动处理安装孔径加工尺寸φ12+0.50指示灯红色保护等级IP67电路图电路图2 可以通过电线附件来实现输出变换，电流增幅 |
| AH023H (3线式) | | 检测磁极AH023HS : S极AH023HN : N极磁灵敏度AH023HS : 0.7±0.15mTAH023HN : 0.8±0.15mT磁检测方向向前输出电流12mA MAX消耗电流15mA MAX电线规格AH023HS : φ2.8×1m 灰色AH023HN : φ2.8×1m 黑色外壳材质玻璃纤维强化树脂：黑色安装M12 螺母 拧紧扭距 2N·m建议使用粘着剂等进行防止松动处理安装孔径加工尺寸φ12+0.50指示灯红色保护等级IP67电路图电路图2 可以通过电线附件来实现输出变换，电流增幅 |
AH0241 (3线式) |   | 检测磁极AH0241□S : S极AH0241□N : N极磁灵敏度AH0241:2.5 ～ 3.5mTAH0241HS:0.8±0.2mTAH0241HN:0.9±0.2mTAH0241P:0.5±0.1mT磁检测方向向前输出方式AH0241□□,AH0241□□-FA:NPN常开（接近时ON）AH0241□□-FB:NPN常闭（接近时OFF）AH0241□□-FAP:PNP常开（接近时ON）输出电流AH0241□□:15mA MAXAH0241□□-FA/FB/FAP:80mA MAX消耗电流AH0241□□:8mA MAXAH0241□□-FA/FB/FAP:15mA MAX电线规格S极 : φ2.8×1m 灰色N极 : φ2.8×1m 黑色外壳材质玻璃纤维强化树脂：黑色螺母：黄铜安装M9 螺母 拧紧扭距 0.5N·m安装孔径加工尺寸φ9+0.50指示灯红色保护等级IP67电路图AH0241□□:电路图27AH0241□□-FA:电路图25AH0241□□-FB:电路图26AH0241□□-FAP:电路图24 可以以米为单位延长 |
AHM0241 (3线式) |   | 检测磁极AHM0241□S : S极AHM0241□N : N极磁灵敏度AHM0241:2.5 ～ 3.5mTAHM0241HS:0.8±0.2mTAHM0241HN:0.9±0.2mTAHM0241P:0.5±0.1mT磁检测方向向前输出方式AHM0241□□,AHM0241□□-FA:NPN常开（接近时ON）AHM0241□□-FB:NPN常闭（接近时OFF）AHM0241□□-FAP:PNP常开（接近时ON）输出电流AHM0241□□:15mA MAXAHM0241□□-FA/FB/FAP:80mA MAX消耗电流AHM0241□□:8mA MAXAHM0241□□-FA/FB/FAP:15mA MAX电线规格S极 : φ2.8×1m 灰色N极 : φ2.8×1m 黑色外壳材质SUS303安装M9 螺母拧紧扭距 5N·m安装孔径加工尺寸φ9+0.50指示灯红色保护等级IP67电路图AHM0241□□:电路图27AHM0241□□-FA:电路图25AHM0241□□-FB:电路图26AHM0241□□-FAP:电路图24 可以以米为单位延长 |
AHM026 (3线式) |  | 检测磁极S极磁灵敏度3～4mT磁检测方向向前输出电流15mA MAX消耗电流4mA MAX响应时间16μsec电线规格φ2.8×1m 灰色外壳材质SUS303安装M6 螺母 拧紧扭距 2N·m安装孔径加工尺寸φ6+0.50保护等级IP67电路图电路图1 可以通过电线附件来实现输出变换，电流增幅 |
AHM028 (3线式) |  | 检测磁极AHM028-S : S极AHM028-N : N极磁灵敏度3～4mT磁检测方向向前输出电流15mA MAX消耗电流4mA MAX响应时间16μsec电线规格AHM028-S : φ2.8×1m 灰色AHM028-N : φ2.8×1m 黑色外壳材质SUS303安装M8 螺母 拧紧扭距 2N·m安装孔径加工尺寸φ8+0.50指示灯红色保护等级IP67电路图电路图2 可以通过电线附件来实现输出变换，电流增幅 |
AHM029 (4线式) ❶耐环境，高灵敏度的磁性接近传感器 ❷用于检测自动化仓库中物体的移动和停止位置 ❸用于检测搬入或搬出的识别传感器 |  | 电源电压DC5～ 24V检测磁极S极・N极磁灵敏度0.8±0.1mT磁检测方向向前输出方式NPN常开（接近时ON）输出电流20mA MAX消耗电流12.5mA MAX响应时间16μ sec电线规格φ3.1×1m 黑色外壳材质SUS安装M12 螺母 拧紧扭距 12N·m安装孔径加工尺寸φ12+0.50指示灯S极 : 红色N极 : 绿色保护等级IP67电路图电路图28  |
AHM030 (4线式) ❶耐环境，高灵敏度的磁性接近传感器 ❷用于检测自动化仓库中物体的移动和停止位置 ❸用于检测搬入或搬出的识别传感器 |  | 电源电压DC5～ 24V检测磁极S极・N极磁灵敏度0.8±0.1mT磁检测方向向前输出方式NPN常开（接近时ON）输出电流20mA MAX消耗电流12.5mA MAX响应时间16μ sec电线规格φ3.1×1m 黑色外壳材质SUS安装M14 螺母 拧紧扭距 18N·m安装孔径加工尺寸φ14+0.50指示灯S极 : 红色N极 : 绿色保护等级IP67电路图电路图28 |
