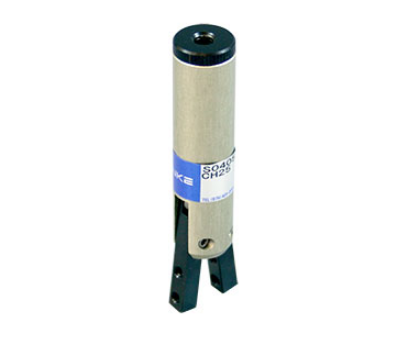

日本中村NKE气动夹头CH25/CHR637
发布时间：2024-01-26
日本中村NKE气动夹头CH25/CHR637
パーツハンドリング機器

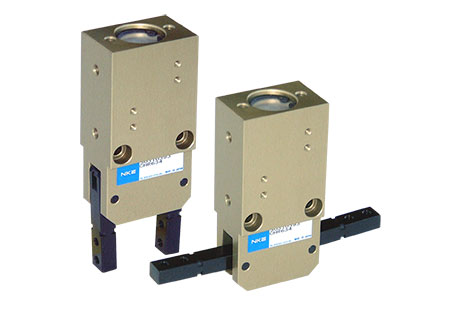

エアチャック CHR630シリーズ
CH03・CH03M
パーツハンドリング機器
エアチャック CHR630シリーズ
型式基準
■本体価格
| シリンダ径 | ||
|---|---|---|
| CHR633 | 15mm | |
| CHR634 | 22mm | |
| CHR636 | 30mm | |
| CHR637 | 40mm |
■オプション加算価格
| オプション型式 | オプション内容 | 加算価格（税込） |
|---|---|---|
| D ※1 | ダストカバー | |
| RS1 | リードスイッチ | |
| RS2 |
※1：ダストカバーを取り付けることができるのは、CHR634,CHR636のみです。
製品仕様
| 型式 | CHR633 | CHR634 | CHR636 | CHR637 |
|---|---|---|---|---|
| 使用圧力(MPa)｛kgf/cm²｝ | 0.3～0.7 { 3～7.1 } | |||
| 周囲温度（℃） | 5～60 | |||
| 繰り返し精度（mm） | 初期値：±0.1 200万回±0.2 | |||
| 開き角度(度) | 184～-4 | |||
| 動作方式 | 複 動 | |||
| グリップ力 ：開、閉 （N）{kgf}※1 | 17｛1.7｝ | 42｛4.3｝ | 96｛9.8｝ | 147｛15｝ |
| 本体質量（g） | 140 | 310 | 620 | 1100 |
| *大ツメ長さ (支点から)(cm)※2 | 6.5 | 8.0 | 9.5 | 11.0 |
| *大ツメ質量（片側）（g）※3 | 35 | 50 | 110 | 120 |
※1：グリップ力は使用圧力0.5Mpa｛5.1kgf/cm²｝時におけるフィンガー先端での値を示します。
計算式は下記のグリップ力計算式表をご確認ください。
※2、※3：概略参考値で使用条件によって変わります。
グリップ力計算式表(N)：
| 閉 | ||||
| 開 |
