日本京滨逆止阀NR2-S-20
发布时间：2024-03-26
日本京滨逆止阀NR2-S-20
スプリング内臓で取付方向自由、小型ステンレス製逆止弁/インラインチェック弁。
MAX10MPaなどの高圧力にも対応
各種材質SUS316L、チタン、ハステロイなどの変更対応も可能です
水 油 空気 ガス 蒸気など、様々な流体で使用可能な、スプリング内臓型の逆止弁（インラインチェック弁）です。取付方向が自由で、コンパクト。各種制御機器や配管設備にて逆流を防止します。
| 流体 | 水・油・空気・ガス・蒸気 ※可燃性ガスを除く |
|---|---|
| 温度 | PTFE：-40~200℃ |
| 使用圧力 | PTFE：0~2MPa・メタル：0~3MPa・ステライト盛：0~10MPa |
| 口径 | ８~25A (受注生産で50Aまで対応可能) |
| 開弁*小圧 | 1.0~7.4kPa(流れ方向により異なります) |
製品仕様
| 型式 | 接続 | 構造 | 使用圧力範囲[MPa] | 開弁*小圧力[kPa]*1 | CV値 | 重量 [kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 口径 | 形状 | ↓ | → | ↑ | |||||
| NR２-S-8 | 1/4 | Rc | 2WAY | PTFE： 0〜2.0 | 1.0 | 3.2 | 5.3 | 0.7 | 0.18 |
| NR２-S-10 | 3/8 | 2.0 | 0.30 | ||||||
| NR２-S-15 | 1/2 | 3.5 | 0.45 | ||||||
| NR２-S-20 | 3/4 | 6.5 | 0.55 | ||||||
| NR２-S-25 | 1 | 11.0 | 0.90 | ||||||
| NR２-S-8Q | 1/4 | 0〜3.0 | 1.0 | 3.2 | 5.3 | 0.7 | 0.18 | ||
| NR２-S-10Q | 3/8 | 2.0 | 0.30 | ||||||
| NR２-S-15Q | 1/2 | 3.5 | 0.45 | ||||||
| NR２-S-20Q | 3/4 | 6.5 | 0.55 | ||||||
| NR２-S-25Q | 1 | 11.0 | 0.90 | ||||||
| NR-S-8U | 1/4 | 0〜10.0 | 6.6 | 7.0 | 7.4 | 0.7 | 0.75 | ||
| NR-S-10U | 3/8 | 2.0 | 0.75 | ||||||
| NR-S-15U | 1/2 | 3.5 | 0.75 | ||||||
| NR-S-20U | 3/4 | 6.5 | 1.97 | ||||||
| NR-S-25U | 1 | 11.0 | 3.25 | ||||||
*1 開弁*小圧力は、流れ方向によって異なります。
記号は、それぞれ ↑ (垂直方向：下から上)、→(水平方向)、↓(垂直方向：上から下)の流れ方向を表しています。

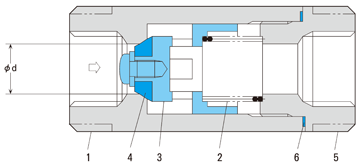

主要部品材質
| NR２-S-□□ | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデーA | SUS304 |
| 2 | スプリング | SUS304W |
| 3 | バルブ | SUS304 |
| 4 | バルブジスク | PTFE |
| 5 | ボデーB | SUS304 |
| 6 | ボデーパッキン | PTFE |
| NR２-S-□□Q | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデーA | SUS304 |
| 2 | スプリング | SUS304W |
| 3 | バルブ | SUS304 |
| 4 | バルブジスク | SUS304 |
| 5 | ボデーB | SUS304 |
| 6 | ボデーパッキン | PTFE |
| NR-S-□□U | ||
|---|---|---|
| No | 名称 | 材質 |
| 1 | ボデーA | SUS304 |
| 2 | スプリング | SUS304W |
| 3 | バルブ | SUS304 |
| 4 | バルブジスク | SUS304＋Stelite |
| 5 | ボデーB | SUS304 |
| 6 | ボデーパッキン | FKM |
※□□…口径が入ります。
