日本SUNTES三阳刹车制动器DB2021BB1・3/8R
发布时间：2024-03-29
日本SUNTES三阳刹车制动器DB2021BB1・3/8R

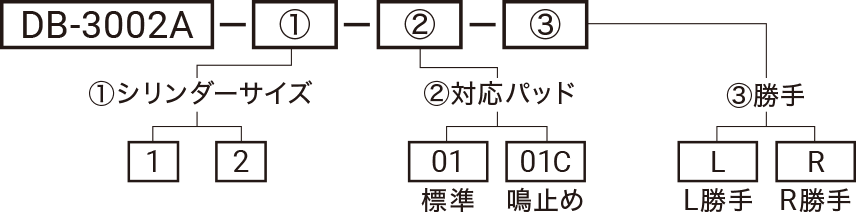

型式略号
詳細情報
寸法図
仕様
| 型式 | DB-3002A-1 | DB-3002A-2 |
|---|---|---|
| シリンダー面積 （cm2） | 7.07 | 19.6 |
| 使用エアー圧力 （MPa） | 0.05～0.7※1 | |
| 使用ディスク外径 （mm） | φ150～∞ | |
| ディスク厚 （mm） | 10～10.4 | |
| 有効制動半径 （m） |
| |
| パッド型式 | DB-0430 | |
| パッド有効摩耗代 （mm） | 5 | |
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※2 | |
| レバー比 | 1.75 | |
| 質量 （kg） | 1.2 | 1.3 |
使用エアー圧力の*小値は摺動抵抗の個体差等により変化する為、参考値となります。
新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。

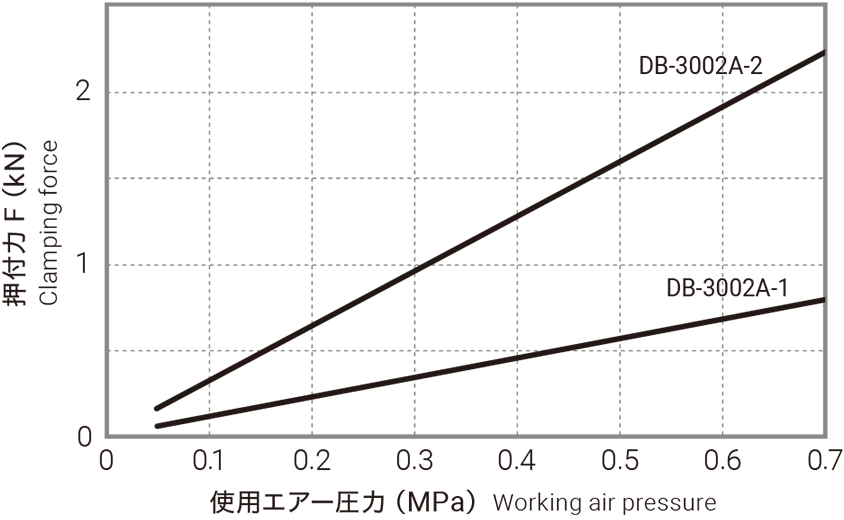

押付力
トルク計算 T＝2×μ×F×r
T：トルク（N・m）
μ：パッド摩擦係数
F：押付力（N）
r：有効制動半径（m）
仕様等でご不明点がございましたら当社にご相談下さい。
記載寸法仕様は改良のため予告なく変更する場合がございます。
