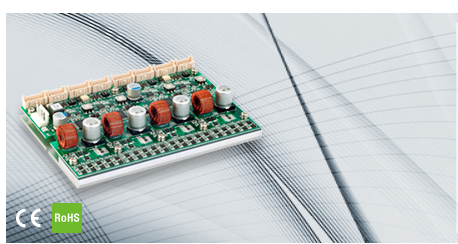

日本Microstep驱动器 MC-S0514-4L
发布时间：2024-04-07
Sシリーズ
●より低価格、より小型のマイクロステップ駆動のドライバーです。
●0.35A/相、0.75A/相、1.4A/相 対応ドライバーです。
●フル、ハーフステップ駆動時も驚異的な低振動です。
●フォトカプラー入力回路を採用しています。
●自動カレントダウン機能を内蔵しています。
●小型、軽量で振動を嫌う装置の機器組込みに*適です。
仕様
品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514-4L |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 10A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| マイクロステップ 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 4, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| *大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 275ｇ |
外形寸法
コネクタ
| 電源 | VHR-4N |
|---|---|
| モーター | XAP-05V-1 |
| 信号 | XAP-06V-1 |
| 電源コネクタピン | BVH-21T-P1.1 |
| モーター、 信号コネクタピン | BXA-001T-P0.6 |
