日本MTL编码器MAS-36-1024-G5
发布时间：2024-04-12

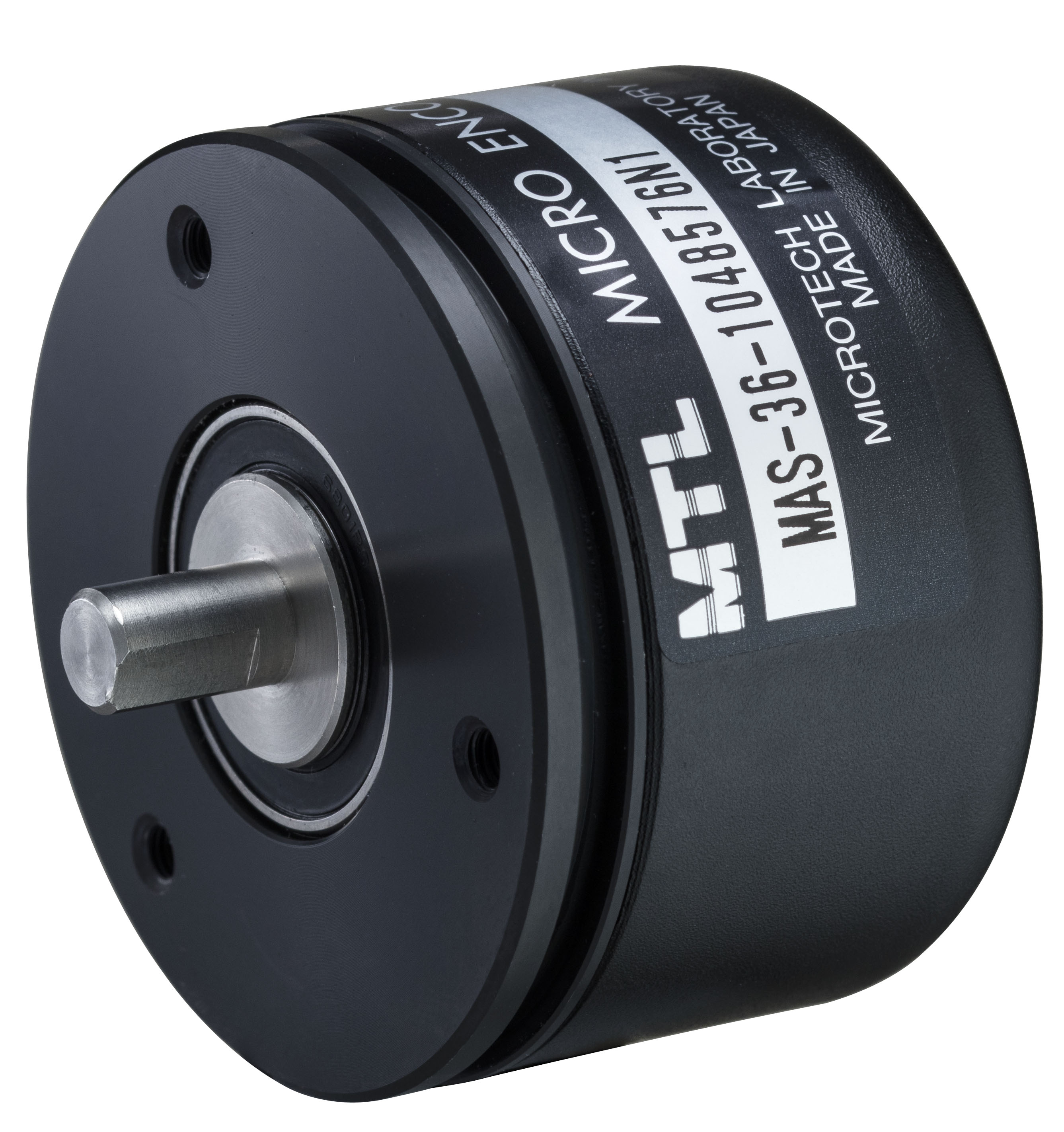

日本MTL编码器MAS-36-1024-G5
日本MTL编码器MAS-36-1024-G5
日本MTL编码器MAS-36-1024-G5
アブソリュート式MAシリーズ
MA-36シリーズ
| 出力パルス数 | ： | 256～16,384 |
|---|---|---|
| シャフト形状 | ： | 片軸タイプ,中空軸タイプ |
| 外形寸法 | ： | φ46×30 |
製品仕様
| 電源電圧 | 1：DC5V±5％ | ||
| 消費電流 | 150mA以下（無負荷時） | ||
| 出力コード | G：グレイコード、N：純2進コード、B：BCDコード | ||
論理 | 負論理（H＝0、L＝1） | ||
分解能
| G,N | B | |
256 720 4,096 360 1,024 8,192 512 2,048 16,384 | 1,000 | ||
出力回路 | NPNオープンコレクタ | ||
| 出力容量 | シンク電流各ビット30mA max, | ||
| *高応答周波数（応答パルス数） | 10kHz（1,024以下） | ||
軸許容荷重 (電気的) | ラジアル | 19.6N（2kgf） | |
| スラスト | 9.8N（1kgf） | ||
| 許容*高回転数（機械的） | 6,000r/min | ||
| 使用周囲温度／ 湿度 | -10℃～70℃／RH35％～90％ 結露しないこと | ||
| 保存周囲温度 | －25℃～85℃ ※－20℃～85℃ | ||
| 耐振動 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | ||
| 耐衝撃 | 耐久500m/s2 (約50G） X、Y、Z方向各3回 | ||
| ケーブル | 外径φ6.0 16芯ビニール線 | ||
| 質量 | 300g以下(ケーブル含まず) | ||
※2,048パルス以上の仕様

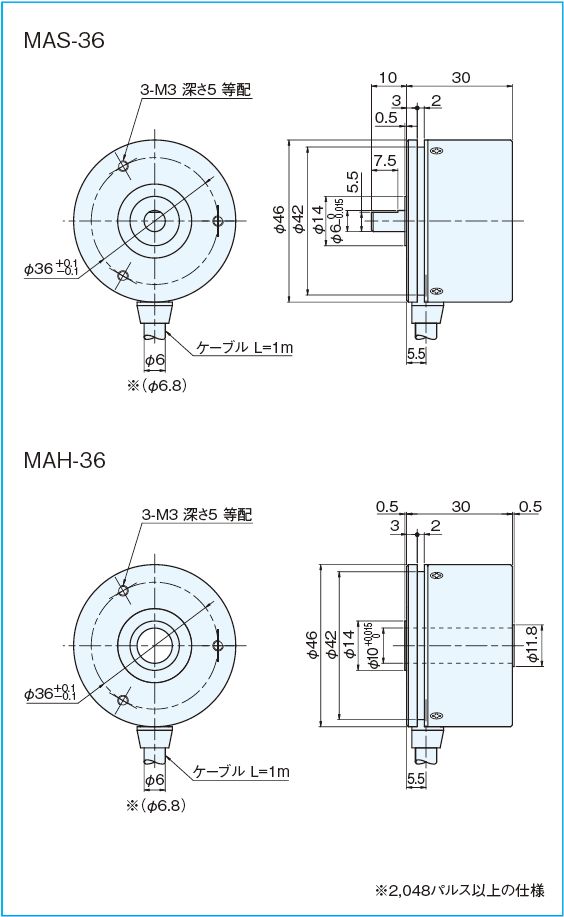

外形寸法図
MA-36外径

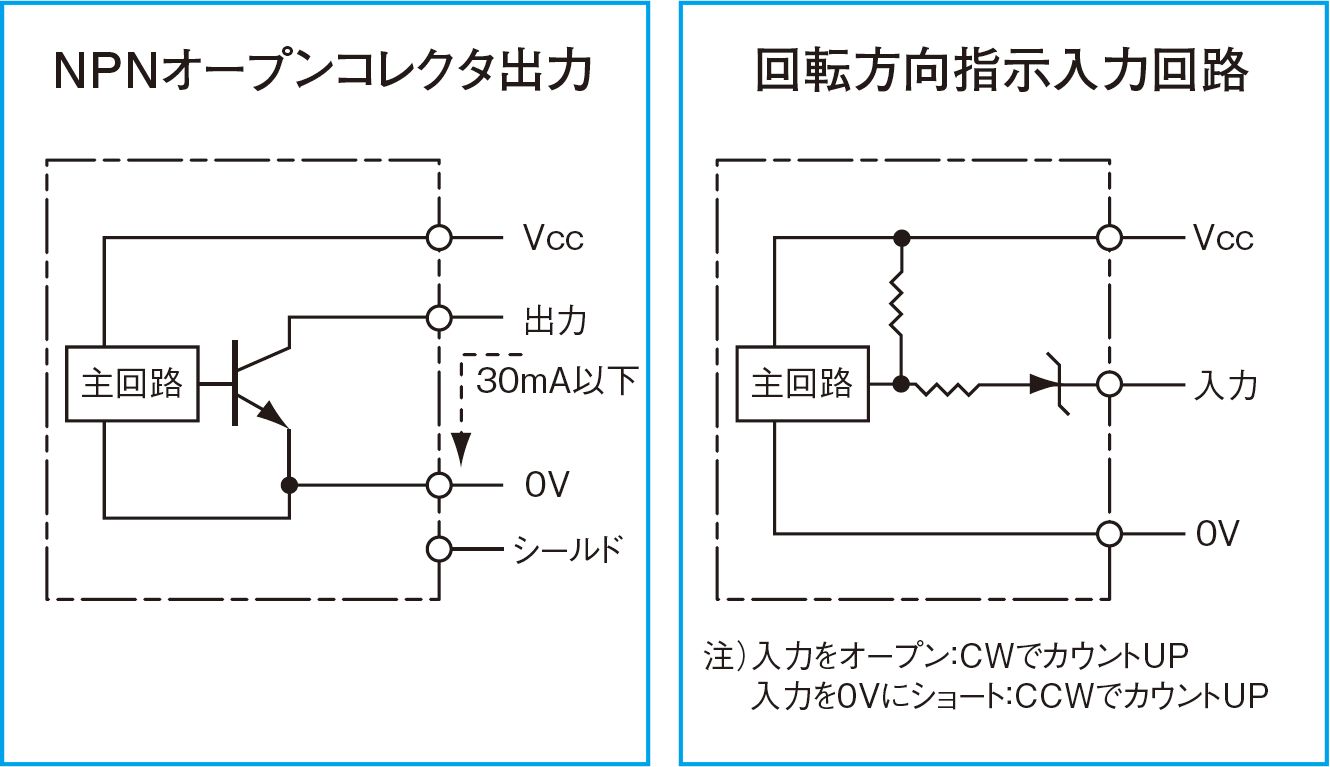

出力回路図
出力回路図

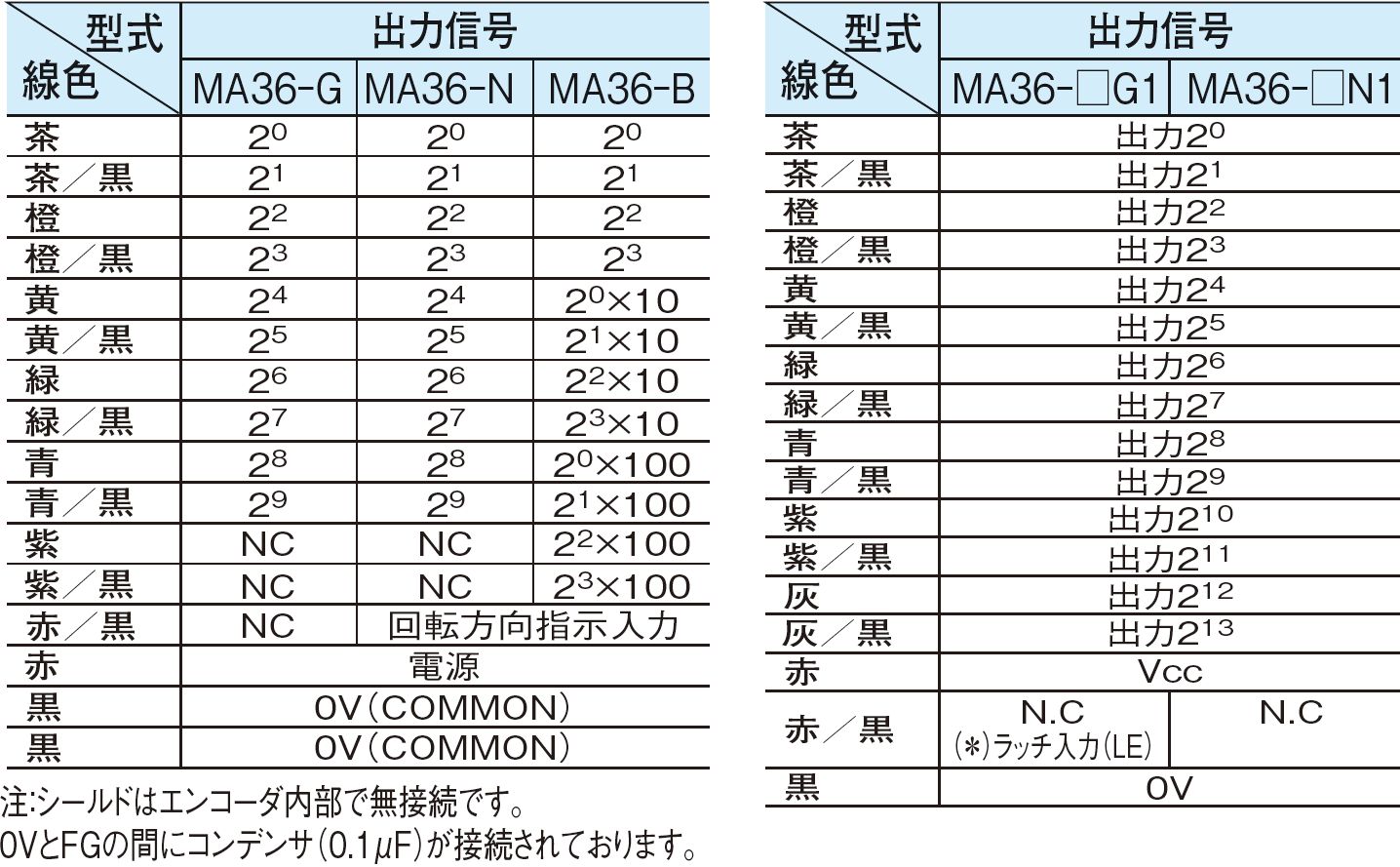

接続仕様
接続仕様
