日本SEIKEN精研测试探针SV-5S
发布时间：2024-06-14
日本SEIKEN精研测试探针SV-5S
| シリーズ | 対応ピッチ | 許容電流 | 全長 | プローブ外径 | ソケット外径 | カタログ | ミスミ | アマゾン | 線材耐電圧 (Vrms/min) |
|---|---|---|---|---|---|---|---|---|---|
| SW | 4.75mm | 5A | 55mm | φ3mm | φ3.4mm | カタログ SWシリーズ | SWシリーズ MiSUMi購入 | - | - |
| SG | 2.54mm | 4A | 55mm | φ1.67mm | φ2mm | カタログ SGシリーズ | SGシリーズ MiSUMi購入 | - | - |
| SE | 2.54mm | 4A | 24.5mm ※1 | φ1.37mm | φ1.67mm | カタログ SEシリーズ | SEシリーズ MiSUMi購入 | SE-1M SE-2S SE-3S SE-5S SER-2 | 2000 |
| SV | 2.54mm | 4A | 32.6mm | φ1.37mm | φ1.67mm | カタログ SVシリーズ | SVシリーズ MiSUMi購入 | - | 2000 |
| SL | 2mm | 3A | 32.6mm | φ1.15mm | φ1.4mm | カタログ SLシリーズ | SLシリーズ MiSUMi購入 | - | 1500 |
| SA | 1.905mm | 3A | 16.56mm ※1 | φ1.01mm ※1 | φ1.32mm ※1 | カタログ SAシリーズ | SAシリーズ MiSUMi購入 | - | 1500 |
| SH | 1.27mm | 3A | 15.9mm ※1 | φ0.72mm ※1 | φ0.87mm ※1 | カタログ SHシリーズ | SHシリーズ MiSUMi購入 | SH-1 SH-2 SH-5 SHR-F SHR-F HR300 | 1500 |
| SO | 1.27mm | 3A | 14mm ※1 | φ0.68mm | φ0.89mm | カタログ SOシリーズ | SOシリーズ MiSUMi購入 | - | 1500 |
| SN | 1～0.9mm | 2.5A | 15mm | φ0.58mm | φ0.75mm | カタログ SNシリーズ | SNシリーズ MiSUMi購入 | - | 500 |
| SF | 0.8mm | 2.5A | 15mm ※1 | φ0.48mm | φ0.65mm | カタログ SFシリーズ | SFシリーズ MiSUMi購入 | SF-1 SF-2 SF-5 SFR-F SFR-F HR300 | 500 |
| SD | 0.75mm | 2A | 19mm | φ0.42mm | φ0.58mm | カタログ SDシリーズ | SDシリーズ MiSUMi購入 | - | 500 |
| SJ | 0.65mm | 1.5A | 15mm ※1 | φ0.38mm | φ0.51mm | カタログ SJシリーズ | SJシリーズ MiSUMi購入 | - | 500 |
| SB | 0.5mm | 1A | 11mm ※1 | φ0.31mm | φ0.4mm | カタログ SBシリーズ | SBシリーズ MiSUMi購入 | SB-1 SB-2 SB-5 SB-500LT SBR-F SBR-F HR300 | 300 |
| SQ | 0.45mm | 0.5A | 10.45mm ※1 | φ0.25mm | φ0.35mm | カタログ SQシリーズ | SQシリーズ MiSUMi購入 | - | 300 |
| SC | 2.54mm 1.27mm 0.8mm | 4A 3A 2.5A | 19mm 16mm 16mm | φ1.37mm φ0.68 φ0.48 | φ1.67mm - - | カタログ SCシリーズ | - | - | - |
| SR | 0.4mm 0.35mm | 1A 0.5A | 12.3mm 12.3mm | φ0.31mm φ0.25 | φ0.28mm φ0.23 | カタログ SRシリーズ | - | - | - |
弊社プローブは対応ピッチ（ピンを並べて立てる時に*低必要な距離。2本のピンの中心の距離＝ピッチ）ごとのラインナップになっております。
シリーズごとにアール、ニードル、フラット、逆円錐、三角錐、クラウンなど代表的な先端形状を揃えております。
材質や表面処理については先端形状欄に記載しております。その他パイプ、スプリング、ソケットの材質はカタログ右上に記載しております。
ソケットは線材付でも販売しております。長さは100mmもしくは300mmの2種類になります。型番末尾にHR○○を付けると線付ソケットの品番になります。（○○の中には線材長さ100か300が入ります。）
カタログ内にご希望の商品が無い場合につきましても特注生産を承っておりますのでご相談ください。
またピッチが狭くなると必然的にプローブやソケットも細くなり取り扱いにも注意が必要となります。
弊社ではプローブ、ソケットの単体販売以外にも樹脂加工、組立なども対応しております。ピンボードとしてのご相談も承ります。

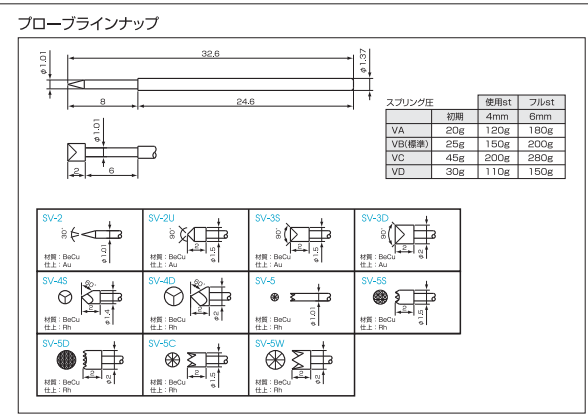

各プローブの形状は以下からダウンロードしてお使いください．
※1 対応する標準品プローブ・ソケットが数種類ございます。異なるサイズがございますのでカタログをご確認ください。
カタログに無い形状に付きましても国内工場生産により柔軟な対応をしておりますので是非ともお問い合わせお願いいたします。
