日本SHOWA正和润滑油泵LCB4-7467
发布时间：2024-08-06

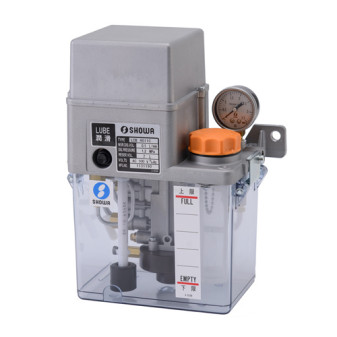

日本SHOWA正和润滑油泵LCB4-7467
ルブリーユニット LCB4形
容積式システム自動ポンプユニット
ポンプMLB01W2と2ℓタンクの組合せ
制御装置の付いていないタイプ
ルブリーユニットLCB4形は制御装置なしのコンパクトな容積式自動ポンプユニットです。ポンプMLB01W2はクマ取モーターを使用したポンプで、このポンプに2ℓタンクを組込んだ基本ユニットに圧力スイッチ、フロートスイッチ、圧力計を取付けた各種ユニットがあります。各ユニットとも制御装置が付いていませんので、ポンプを間欠的に作動させるため制御回路が必要となります。

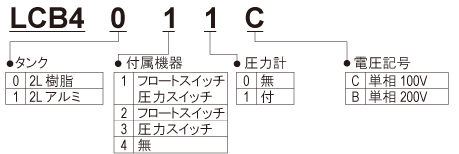

形式記号
製品仕様
ユニット構成表
| 形式記号 | ポンプ | タンク | 圧力スイッチ | フロートスイッチ | 圧力計 | 潤滑 ボタン | |
| ＭＬＢ01Ｗ2 | 樹脂2ℓ | アルミ | ＧＦＢ8 | ＯＬＶ01 | PGLS35 | ||
| LCB4011C(B) | ○ | ○ | ○ | ○ | ○ | ○ | |
| LCB4021C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4031C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4041C(B) | ○ | ○ | ○ | ○ | |||
| LCB4010C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4020C(B) | ○ | ○ | ○ | ○ | |||
| LCB4030C(B) | ○ | ○ | ○ | ○ | |||
| LCB4040C(B) | ○ | ○ | ○ | ||||
| LCB4111C(B) | ○ | ○ | ○ | ○ | ○ | ○ | |
| LCB4121C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4131C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4141C(B) | ○ | ○ | ○ | ○ | |||
| LCB4110C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4120C(B) | ○ | ○ | ○ | ○ | |||
| LCB4130C(B) | ○ | ○ | ○ | ○ | |||
| LCB4140C(B) | ○ | ○ | ○ | ||||
仕様
| ポンプ MLB01W2 | 吐出量 | 0.1ℓ/min(50Hz) 0.12ℓ/min(60Hz) | |||
| 吐出圧力 | 1.2MPa{12kgf/c㎡} | ||||
| モーター | 電圧 | 100V | 200V | ||
| 周波数 | 50Hz | 60Hz | 50Hz | 60Hz | |
| 電流 | 1.5A | 1.2A | 0.8A | 0.6A | |
| 回転数 | 2500rpm | 3000rpm | 2500rpm | 3000rpm | |
| 出力 | 17W×2P | ||||
| 絶縁階級 | E種 | ||||
| *大運転時間 | 5分 | ||||
| 休止時間 | 運転時間×2以上 但し*少2分以上 | ||||
| タンク容量 | 2ℓ(有効容量：1.3ℓ) | ||||
| フロートスイッチ(OLV01) | 接点容量 Max. AC0.33A DC0.5A | ||||
| 圧力スイッチ(GFB8) | 接点容量 Max. AC250V DC0.5A | ||||
| 使用油粘度範囲 | 50～800m㎡/S | ||||
※潤滑ボタンはポンプを任意に作動させる時、押して下さい。
押している間ポンプは作動します。

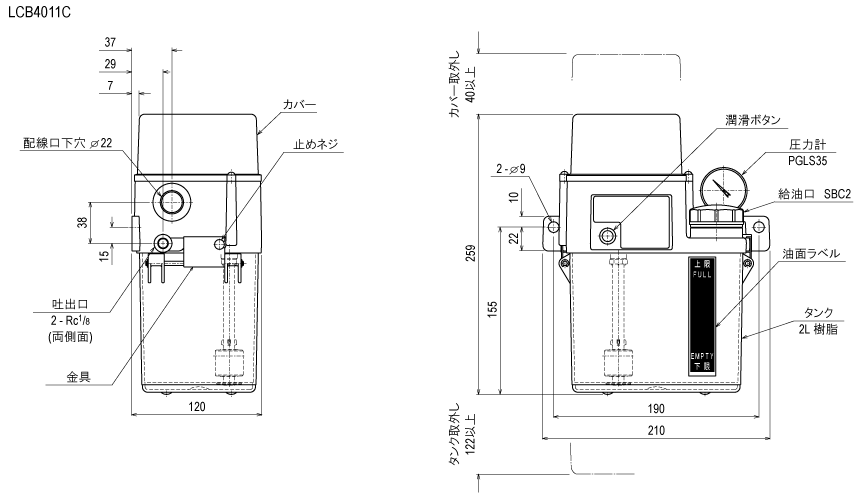

外形寸法図
