日本NIKKI日机超薄防水LED灯NLT3-40-DC-S/NLT3-40-DC
发布时间：2024-08-21
日本NIKKI日机超薄防水LED灯NLT3-40-DC-S/NLT3-40-DC
NLT3シリーズ
特長
LEDと電源回路を同一基板上に配置させるDOB（Devices on Board)技術によって、NLT2シリーズよりもいっそうスリムになりました。
乳白色カバーの採用により均一に発光し、LED特有のぎらつきを抑えた目に優しいLED照明です。
定電流ＩＣ回路を採用し、電圧の変動があっても一定の照度を保つと共に、LEDの長寿命化を実現しています。
独自設計の保護回路を設け、突入電流やサージ、瞬時停電に対応しており、高い絶縁性を有する安全設計です。
LEDは世界的に信頼性の高いメーカーを採用しています。
用途例
制御盤内照明、設備機械照明、冷蔵倉庫照明など
仕様
| 色温度 | 5,700K |
|---|---|
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP65 |
| 電源ケーブル | 3m （AWG26x2C） |
| 適合規格 |   |
| オプション | 透明カバー |
|---|---|
| 波長：591nm | |
| 取付マグネット（ND-P03） | |
| AC/DCアダプター（ND-PM243） |
標準機種一覧表（カバー：乳白色）
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLT3-05-DC-S | PDF DXF 3D STEP | 230 lm | 60 lx | DC24V | 1.8W |
| NLT3-10-DC-S | PDF DXF 3D STEP | 440 lm | 110 lx | 3.8W | |
| NLT3-20-DC-S | PDF DXF 3D STEP | 910 lm | 230 lx | 7.5W | |
| NLT3-30-DC-S | PDF DXF 3D STEP | 1,400 lm | 360 lx | 12W | |
| NLT3-40-DC-S | PDF DXF 3D STEP | 1,920 lm | 490 lx | 16W | |
| NLT3-50-DC-S | PDF DXF | 2,440 lm | 620 lx | 20W |
標準機種一覧表（カバー：透明）
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLT3-05-DC | PDF DXF 3D STEP | 280 lm | 90 lx | DC24V | 1.8W |
| NLT3-10-DC | PDF DXF 3D STEP | 560 lm | 180 lx | 3.8W | |
| NLT3-20-DC | PDF DXF 3D STEP | 1,090 lm | 340 lx | 7.5W | |
| NLT3-30-DC | PDF DXF 3D STEP | 1,660 lm | 500 lx | 12W | |
| NLT3-40-DC | PDF DXF 3D STEP | 2,280 lm | 690 lx | 16W |

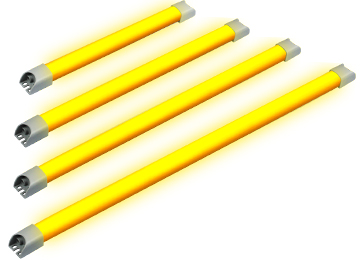

NLT3シリーズ（イエローライト）
特長
半導体の製造工程において、フォトリソグラフィは必要不可欠な工程の一つです。
ウェハーはフォトレジストでコーディングされた後にエッチング、ドーピングの工程に進みます。
このNLT3-591nmシリーズは、フォトレジストが反応しない波長の光を放つため、半導体製造工程であるフォトリソグラフィ前後の工程での装置照明に適しています。
用途例
半導体装置照明、IC工場用照明、クリーンルーム、イエロールームなど
仕様
| LED波長 | 591nm |
|---|---|
| 期待寿命 | 使用温度40℃ 40,000時間 ※寿命は初期の照度に対し70％の照度となる時点 |
| 使用温度 | -10℃～40℃ （ただし、氷結しないこと） |
| 保護等級 | IP65 |
| 電源ケーブル | 3m （AWG26x2C） |
| オプション | 取付マグネット（ND-P03） |
|---|---|
※ご発注ロットについては事前にご相談ください。
標準機種一覧表
| 型式 | 図面 | 全光束 | 照度（1m） | 電源 | 消費電力 |
|---|---|---|---|---|---|
| NLT3-05-DC-S(591nm) | PDF DXF 3D STEP | 120 lm | 35 lx | DC24V | 2.5W |
| NLT3-10-DC-S(591nm) | PDF DXF 3D STEP | 300 lm | 80 lx | 3.8W | |
| NLT3-20-DC-S(591nm) | PDF DXF 3D STEP | 610 lm | 160 lx | 8W | |
| NLT3-30-DC-S(591nm) | PDF DXF 3D STEP | 930 lm | 230 lx | 12W | |
| NLT3-40-DC-S(591nm) | PDF DXF 3D STEP | 1,240 lm | 310 lx | 16W |
