日本鹤贺电机TSURUGA高速交流耐压测试仪8507/8508
发布时间：2024-08-30

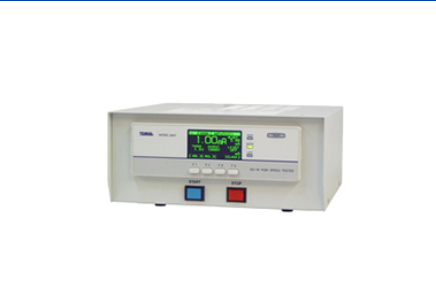

日本鹤贺电机TSURUGA高速交流耐压测试仪8507
MODEL 8507
耐電圧試験 *速50msを実現
漏れ電流判定はピークホールド方式を採用
表示は視認性の良い有機ELディスプレイ
耐電圧試験の試験条件 8パターンを記憶
インタフェースRS-232C標準装備
形名
| 8507 | 高速AC耐電圧試験器 |
|---|
仕様
| 試験電圧 | |
|---|---|
| 出力電圧 | AC0.05～1.00kV(50/60Hz切替可) |
| 出力容量 | 10VA(1kV、10mA) *大電流出力の連続印加時間 60秒以内 |
| 波形 | 正弦波(ひずみ率：5%以下 無負荷時) |
| 電圧変動率 | 10%以下（無負荷→*大負荷にて） |
| 電圧印加方法 | ゼロクロススタート、ゼロクロスエンド |
| 印加電圧設定 | デジタル設定(分解能 0.01kV) 設定確度/設定値 ±(1.5%+20V) 無負荷時 |
| 電圧測定 | |
| 整流方式 | 平均値整流実効値表示 |
| 測定範囲 | 0～1200V (分解能 1V) |
| 測定確度 | ±(1.5% of rdg. +20V) |
| 電流測定 | |
| 整流方式 | ピーク値表示 |
| 測定範囲 | 0.00～15.00mA (分解能 0.01mA) |
| 測定確度 | ±(2% of rdg. +0.05mA) |
| 試験結果判定 | |
| 判定方式 | 上限ピーク値比較アナログ＆デジタルコンパレーター方式下限デジタルコンパレーター方式(タイムアップ時に比較) |
| 設定範囲 | 上限 0.01～15.00mA 下限 0.01～15.00mA/ OFF |
| 判定条件 | 上限設定＞漏れ電流＞下限設定・・・GOOD上限設定≦漏れ電流・・・HIGH NG下限設定≧漏れ電流・・・LOW NG |
| 試験時間 | |
| 設定範囲 | 2サイクル～60秒 (分解能 1サイクル) |
| 供給電源 | AC100V～240V 50/60Hz |
| 電源電圧許容範囲 | AC90～250V |
| 消費電力 | *大定格負荷時約65VA無負荷時約17VA |
| 動作周囲温度 | 0～40℃ |
| 動作湿度範囲 | 20～80%RH（結露なきこと） |
| 保存温度 | -20～70℃ |
| 耐電圧 | 電源端子－外箱間 AC1350V 1分間 |
| 外形寸法 | 260(W)×246(D)×110(H)mm（突起物を除く） |
| 質量 | 約4.5kg |
| 付属品 | 高圧ケーブル※2m1本低圧ケーブル※2m1本アース線3m1本電源コード2.5m1本REMOTE I/Oプラグ1個取扱説明書1部※片側ケーブル端は切りっ放し(無加工) |
| オプション | |
|---|---|
| RS-232Cケーブル 5881-11-018ユーティリティーソフト（RS-232C） 5890-17 | |
データ出力
| RS-232C出力・・・試験条件の設定および試験結果のデータ出力 ※ユーティリティソフト（別売）有り | |
| コネクタ | D-サブ 9P |
| 伝送方式 | 調歩同期式 |
| 伝送速度 | 9600、19200、38400、115200bps(出荷時設定 9600bps) |
| データ長 | 8bit |
| パリティ | なし、偶数、奇数 (出荷時設定 なし) |
