日本鹤贺电机TSURUGA低电阻表3569/356E-T
发布时间：2024-08-30
日本鹤贺电机TSURUGA低电阻表3569/356E-T

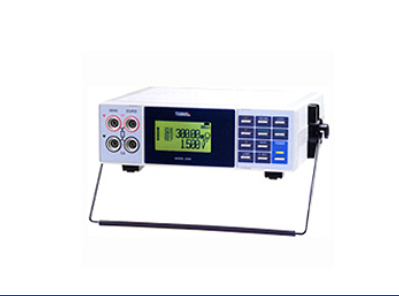

MODEL 3569
電池とACアダプタの2電源方式
リード線抵抗に影響されない交流4端子法を採用
温度測定可能
本体1kgの軽量、持ち運びハンドル付
一次・二次電池、燃料電池の抵抗と電圧測定可能
主な仕様
形名
| 3569 | - | □ |
| ① |
①オプション
| 記号 | 仕様 |
|---|---|
| ブランク | 標準仕様 |
| 01 | 温度測定機能付 |
測定範囲
| 抵 抗 測 定 | |||
|---|---|---|---|
| 測定レンジ | 30mΩ | 300mΩ | 3Ω |
| 分解能 | 1μΩ | 10μΩ | 100μΩ |
| 測定電流 | 7.4mA | 1mA | 100μA |
| 確度 | ± (0.5% of rdg.+ 8digit) | ||
| 温度係数 | ± (0.05% of rdg.+ 0.8digit)/℃ | ||
| 開放端子電圧 | 20mVピーク以下（解除機能付） | ||
※確度：23℃±5℃、45～75%RH
※サンプリングがFASTの時は、確度に3digitを加算
| 電 圧 測 定 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 測定レンジ | ±15V | ±150V | |||||||||
| 分解能 | 1mV | 10mV | |||||||||
| 確度 | ± (0.05% of rdg.+ 5digit) | ||||||||||
| 温度係数 | ± (0.005% of rdg.+ 0.5digit)/℃ | ||||||||||
※確度：23℃±5℃、45～75%RH
※サンプリングがFASTの時は、確度に3digitを加算
| 温 度 測 定 (オプション) | ||
|---|---|---|
| 測温センサ | 測温範囲 | 確度 |
| K | -100.0～1300.0℃ | ± (0.1% of rdg.+ 0.6℃) … -100.0～0.0℃ ± (0.1% of rdg.+ 0.5℃) … 0.0～1300.0℃ |
| J | -140.0～1200.0℃ | ± (0.1% of rdg.+ 0.5℃) |
| T | -200.0～ 400.0℃ | ± (0.1% of rdg.+ 0.5℃) |
仕様
| 抵抗測定 | 測定方法 | 交流4端子法 |
| *大許容印加電圧 | 全レンジ 200V DC | |
| 測定周波数 | 交流 1kHz ± 20Hz | |
| 表示 | LCD表示 ゼロサプレス機能付 抵抗測定：35000 電圧測定：15000 | |
| サンプリング周期 | SLOW：2回/秒FAST：10回/秒 | |
| 応答速度 | SLOW：約1.6sFAST：約667ms | |
| 温度測定 （オプション） | 入力点数 | 4点（測温センサは同一種） |
| スキャン周期 | 1秒 | |
| 入力間絶縁 | 温度測定入力4ch間絶縁 抵抗測定入力・電圧測定入力間と絶縁 | |
| 出力 | アナログ出力 | 抵抗値表示30000（又は3000）に対してDC3V出力 |
| RS-232C | ※ユーティリティソフト（別売）有り | |
| 絶縁抵抗 | DC500V 100MΩ以上 | |
| 耐電圧 | 端子一括/外箱間AC1000V1分間測定端子/出力端子間AC500V1分間 | |
| 供給電源 | 単三形アルカリLR6 乾電池6本 またはACアダプタ使用 | |
| 連続使用時間 | アルカリLR6 約7時間 | |
| 動作周囲温度 | 0～50℃ | |
| 保存温度 | -20～70℃ | |
| 質量 | 約1kg | |
| 寸法 | 205(W)×64(H)×169(D)mm （突起部含まず） | |
| 付属品 | ケルビンクリップ 5811-21C ×1本 単三乾電池 ×6本 ACアダプタ ×1個 取扱説明書 ×1部 | |
| オプション | ||
|---|---|---|
| ユーティリティーソフト（RS-232C） 5890-01 | ||
