日本锐必克XEBEC内孔研磨刷CH-A34-15/-20/-25/CH-SH-8/CH-SH-6
发布时间：2025-04-10
日本锐必克XEBEC内孔研磨刷CH-A34-15/-20/-25/CH-SH-8/CH-SH-6
日本锐必克XEBEC内孔研磨刷CH-A34-15/-20/-25/CH-SH-8/CH-SH-6
日本锐必克XEBEC内孔研磨刷CH-A34-15/-20/-25/CH-SH-8/CH-SH-6
XEBECブラシ 内径・交差穴用
内径や穴底のバリ取り・カッターマーク除去・研磨に*適

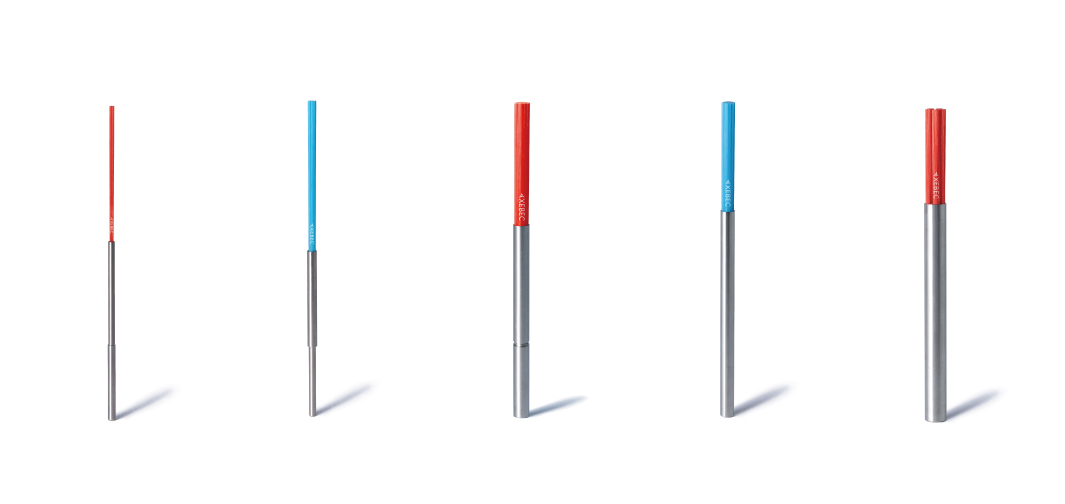

ラインナップ

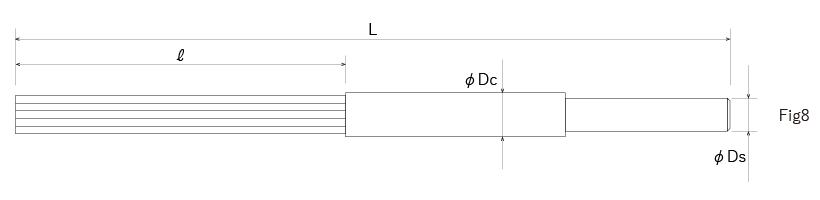

| 線材 （色） | 商品コード | ブラシサイズ （ｍｍ） | シャフト径Dc （ｍｍ） | シャンク径Ds （ｍｍ） | 線材長ℓ (mm) | 全長L （ｍｍ） | 上限回転速度 （min-1) | 対象1次加工穴径 （ｍｍ） | fig | |
| A12 （赤） | CH-A12-1.5M | φ1.5 | φ2.5 | φ3 | 50 | 120 | 20000 | φ3.5～5 | 8 | |
| CH-A12-3M-TL | φ3 | φ4 | φ3 | 50 | 120 | 14000 | φ5～8 | 8 | ||
| CH-A12-3L-TL | φ3 | φ4 | φ4 | 50 | 170 | 12000 | φ5～8 | 8 | ||
| CH-A12-5M-TL | φ5 | φ6 | φ6 | 50 | 120 | 14000 | φ8～ 10 | 8 | ||
| CH-A12-5L-TL | φ5 | φ6 | φ6 | 50 | 170 | 12000 | φ8～ 10 | 8 | ||
| CH-A12-7M-TL | φ7 | φ8 | φ6 | 50 | 120 | 14000 | φ10～20 | 8 | ||
| CH-A12-7L-TL | φ7 | φ8 | φ8 | 50 | 170 | 12000 | φ10～20 | 8 | ||
| CH-A12-11M | φ11 | φ12 | φ12 | 50 | 120 | 14000 | φ14～20 | 8 | ||
| CH-A12-11L | φ11 | φ12 | φ12 | 50 | 170 | 12000 | φ14～20 | 8 | ||
| A33 （青） | CH-A33-3M | φ3 | φ4 | φ3 | 60 | 130 | 14000 | φ5～8 | 8 | |
| CH-A33-3L | φ3 | φ4 | φ4 | 60 | 180 | 12000 | φ5～8 | 8 | ||
| CH-A33-5M | φ5 | φ6 | φ6 | 60 | 130 | 14000 | φ8～10 | 8 | ||
| CH-A33-5L | φ5 | φ6 | φ6 | 60 | 180 | 12000 | φ8～10 | 8 | ||
| CH-A33-7M | φ7 | φ8 | φ6 | 60 | 130 | 14000 | φ10～14 | 8 | ||
| CH-A33-7L | φ7 | φ8 | φ8 | 60 | 180 | 12000 | φ10～14 | 8 | ||
| CH-A33-11M | φ11 | φ12 | φ12 | 60 | 130 | 14000 | φ14～20 | 8 | ||
| CH-A33-11L | φ11 | φ12 | φ12 | 60 | 180 | 12000 | φ14～20 | 8 | ||
※ブラシサイズは概寸です。ブラシのため先端拡がりにより前後します。
使用上の注意事項
下記の場合はブラシが破損します。
・上限回転速度を超えての使用
・エアー式回転工具での使用
・円周外（工作物外）での使用
下記の場合はブラシが破損する可能性があります。
・偏心交差穴、斜め交差穴
・T字型の交差穴で2次加工穴径が1次加工穴径の100%以上
・十字型の交差穴で2次加工穴径が1次加工穴径の70%以上

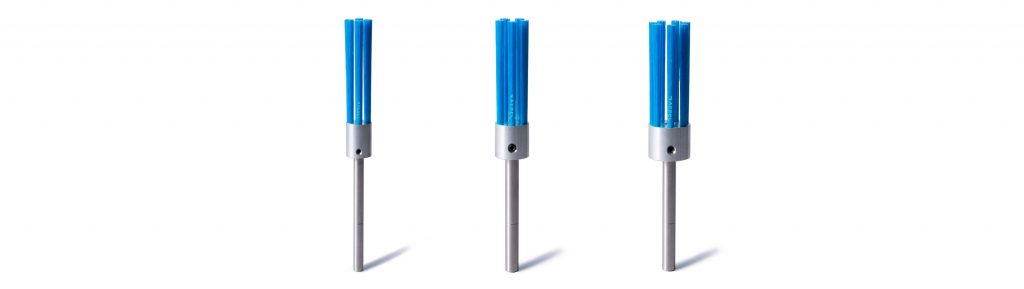

大径ラインナップ
新しい線材と新しい束配置を開発。
研削力と摩耗量、管理性を改善したことで、既存ラインナップよりも長寿命化を実現。
また、従来のシャンク一体型からシャンクとブラシ分離型へ変更することでコストを低減。
| 線材 | 商品コード | ブラシサイズ(mm） | シャンク径(mm) | 線材長(mm) | 全長(mm) | 使用上限 回転速度(min-1) | 対象1次 加工穴径(mm) | 対象シャンクサイズ | |
| A34 | CH-A34-15 | φ15 | φ6 | 60 | 150 | 9000 | 20～25 | φ6 | |
| CH-A34-20 | φ20 | φ8 | 60 | 150 | 9000 | 25～30 | φ8 | ||
| CH-A34-25 | φ25 | φ8 | 60 | 150 | 9000 | 30～35 | φ8 | ||

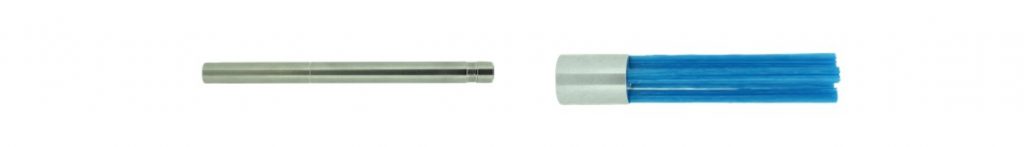

ツール構成
ブラシとシャンク部分に分かれています。消耗品はブラシとのみとなります。
専用シャンク
| 商品コード | シャンク径(mm) | 全長(mm) | 対象ブラシサイズ |
| CH-SH-6 | φ6 | 150 | φ15 |
| CH-SH-8 | φ8 | 150 | φ20, φ25 |
